Прокладки выпускного коллектора (Рендж Ровер 3)

Снятие

1. Отверните 3 болта крепления теплообменника системы EGR.

2. Ослабьте хомут крепления трубки системы рециркуляции отработавших газов к теплообменнику и снимите хомут с теплообменника.

3. Отверните 2 болта крепления теплозащитного экрана и трубки системы EGR к выпускному коллектору.

4. Снимите теплозащитный экран с коллектора.

5. Снимите трубку системы EGR с хомутом.

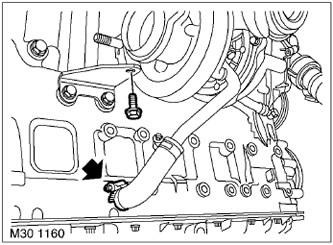

6. Ослабьте хомут и снимите шланг слива масла из турбокомпрессора.

7. Отверните болт крепления турбокомпрессора к опорному кронштейну.

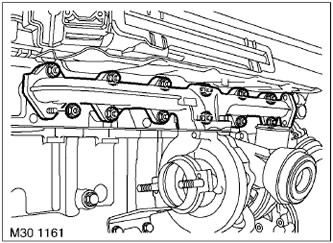

8. Отверните 12 гаек крепления выпускного коллектора, снимите коллектор и утилизируйте прокладку.

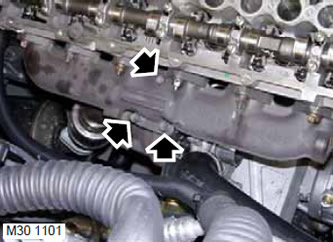

9. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку.

Установка

1. Протрите впускной коллектор и ответную привалочную поверхность.

2. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н·м.

3. Установите выпускной коллектор на головку цилиндров, использовав новую прокладку.

4. Вверните болты крепления выпускного коллектора и затяните их. Момент затяжки 24 Н·м.

5. Вверните болт крепления турбокомпрессора к опорному кронштейну и затяните его. Момент затяжки 25 Н·м.

6. Присоедините шланг слива масла и закрепите его хомутом.

7. Протрите трубку системы рециркуляции отработавших газов и ответную привалочную поверхность.

8. Установите трубку системы рециркуляции отработавших газов (EGR), наденьте хомут, но пока не затягивайте его полностью.

[Ознакомьтесь с источником на сайте: www.LRman.ru]

9. Наденьте на коллектор теплоизолирующий экран и затяните болты крепления трубки системы рециркуляции отработавших газов (EGR) и теплоизолирующего экрана. Момент затяжки 25 Н·м.

10. Затяните хомут крепления трубки системы EGR к клапану системы.

11. Затяните болты крепления теплообменника системы рециркуляции отработавших газов (EGR). Момент затяжки 25 Н·м.
