Проверка выступания поршней при снятой головке цилиндров (Рендж Ровер 3)

1. Верхняя плоскость блока цилиндров и днища поршней должны быть чистыми.

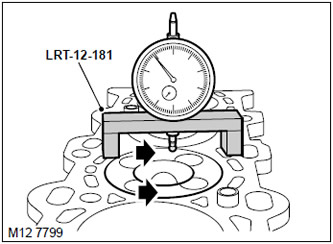

2. Закрепите стрелочный индикатор в стойке LRT-12-181 и установите его на блок цилиндров.

3. Выставьте "ноль" индикатора.



4. Поместите индикатор на днище поршня и измерьте выступание поршня в двух точках, как показано на рисунке. Вращая коленчатый вал, установите поршень в положение, соответствующее ВМТ Запишите все измеренные значения выступания поршня и повторите процедуру для всех поршней.



5. По наибольшему значению выступания поршня определяется необходимая толщина прокладки головки блока цилиндров.

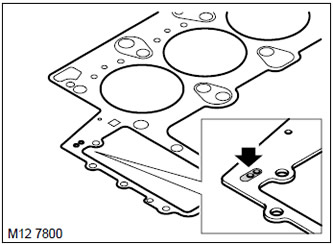

6. Если выступание поршня от 0,92 до 1,03 мм,то нужно ставить прокладку с двумя просечками.

7. Если выступание поршня превышает 1,03 мм, то нужно ставить прокладку с тремя просечками.
