Задняя опора двигателя (Рендж Ровер 3)

Снятие

1. Установите автомобиль на подъёмнике.

2. Отсоедините "отрицательный" провод от аккумуляторной батареи.

3. Поднимите автомобиль.

4. Снимите систему выпуска отработавших газов.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

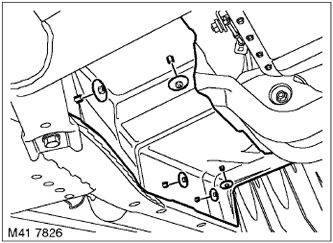

5. Отверните 8 гаек крепления среднего теплоизолирующего экрана и снимите экран.



6. Отверните 5 гаек, освободите и снимите правый теплоизолирующий экран.

7. Установите под коробку передач гидравлическую опорную стойку.



8. Отверните гайку и болт крепления опоры к поперечной балке.

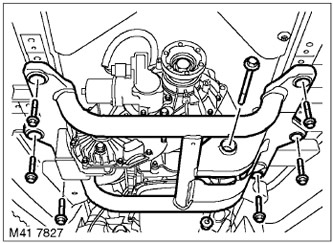

9. Отверните 6 болтов крепления поперечной балки и снимите её.

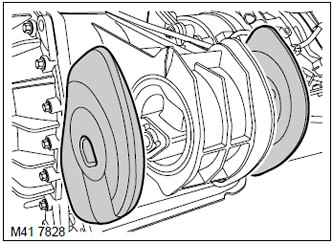

10. Снимите с опоры амортизирующие подушки.

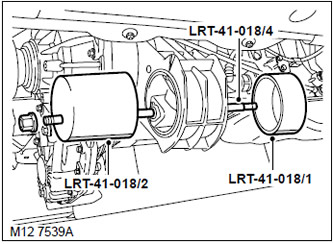

11. Смажьте средний винт приспособления LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для съёма опоры с раздаточной коробки, как это показано на рисунке.

ВНИМАНИЕ: Убедитесь в том, что указатель положения приспособления установлен на 6 часов. Указатель положения представляет собою фрезерованные лыски на компонентах LRT-41-018/1 и LRT-41-018/2 приспособления.

Установка

1. Протрите привалочные поверхности.

2. Для облегчения сборки смажьте новую опору и сверление в раздаточной коробке.



3. Установите новую опору против задней части раздаточной коробки и начните заводить её на место. Опора должна быть параллельна поверхности раздаточной коробки при совмещённых установочных метках.

ПРИМЕЧАНИЕ: Чтобы облегчить установку, продублируйте установочные метки на боковой поверхности опоры.

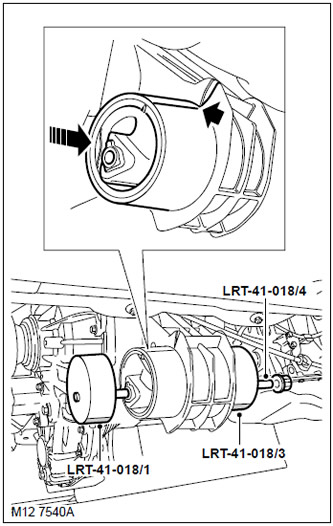

4. Смажьте средний винт приспособления LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для установки опоры на раздаточную коробку, как это показано на рисунке. Начните установку при полностью вывернутом среднем винте, когда опора будет установлена примерно на 75%, винт нужно полностью ввернуть в планшайбу LRT-41-018/1, чтобы уменьшить его длину. Это нужно для того, чтобы средний винт приспособления LRT-41-018/4, не задевал поддон коробки передач.

ВНИМАНИЕ: Убедитесь в том, что указатель положения приспособления установлен на 6 часов.

5. Обеспечьте правильную установку опоры (параллельно поверхности раздаточной коробки). При необходимости поправить положение опоры воспользуйтесь киянкой.

6. Установите амортизирующие подушки.

7. Установите поперечную балку на опору, установите болт с гайкой, но не затягивайте её.

8. Установите поперечную балку на своё место, вверните болты и затяните их. Момент затяжки 90 Н·м.

9. Уберите из-под коробки передач гидравлическую стойку.

10. Затяните гайку и болт крепления опоры к поперечной балке. Момент затяжки 74 Н·м.

11. Установите теплозащитный экран и закрепите его гайками.

12. Установите средний теплозащитный экран и закрепите его гайками.

13. Установите систему выпуска отработавших газов.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

14. Присоедините "отрицательный" провод к аккумуляторной батареи.
