Káblový zväzok zadných dverí (Range Rover 3)

Pred odpojením batérie si pozorne prečítajte časť "Odpojenie batérie" a postupujte podľa všetkých pokynov v nej.

VŠEOBECNÉ INFORMÁCIE, Bezpečnostné opatrenia pri práci s elektrickým zariadením.

Odstránenie

1. Odpojte uzemňovací kábel batérie.

2. Odstráňte spodné obloženie dverí batožinového priestoru.

Pôvodný článok na webovom portáli: LRman.ru

INTERIÉROVÉ DIELY AUTA, OPRAVNÉ PRÁCE, Kryt koberca batožinového priestoru.

3. Odpojte 5 konektorov káblového zväzku.

4. Odstráňte 6 svoriek upevňujúcich popruh k dverám.

5. Zdvihnite manžetu a vytiahnite škrtidlo z dverí.

6. Nadvihnite a zaistite kryt rezervného kolesa.

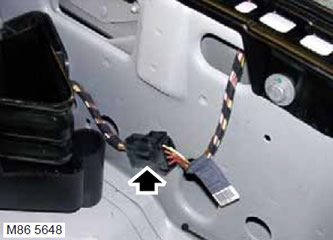

7. Odpojte konektor spodného káblového zväzku dverí od palubného elektrického zväzku.



8. Uvoľnite manžetu z tela a vyberte postroj z auta.

Inštalácia

1. Správne umiestnite káblový zväzok a zaistite ho pomocou svoriek.

2. Pripevnite vlnitú manžetu postroja k dverám a telu.

3. Pripojte bloky elektrického vedenia.

4. Nainštalujte spodné obloženie dverí batožinového priestoru.

DETAILY INTERIÉRU AUTA, OPRAVNÉ PRÁCE, Obloženie - koberec batožinového priestoru.

5. Zatvorte kryt rezervného kolesa.

6. Pripojte uzemňovací kábel batérie.
