Проміжна опора передня (Фрілендер 1)

Порядок заміни задньої проміжної опори аналогічний.

Демонтаж

1. Зніміть передній карданний вал.

ПРИВОДНІ ВАЛИ, РЕМОНТНІ РОБОТИ, Карданний вал – передній.

2. Зніміть задній карданний вал.

ПРИВОДНІ ВАЛИ, РЕМОНТНІ РОБОТИ, Карданний вал - задній.

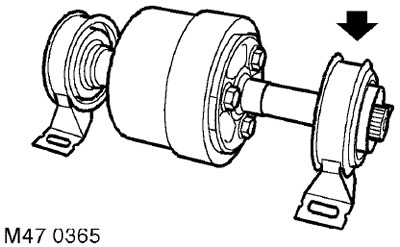

3. Позначте положення опорних підшипників в'язкісної муфти.

УВАГА: Знімаючи та встановлюючи компоненти, пов'язані з муфтою в'язкості, потрібно повністю вивішувати фланець з боку шліців. У жодному разі не передавати навантаження через підшипники в'язкісної муфти.

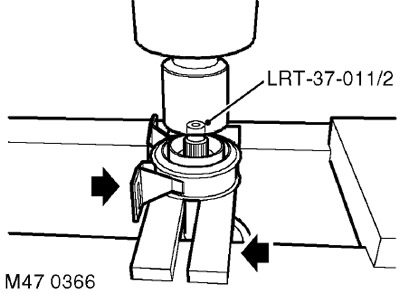

4. Встановіть опорні призми на стіл преса, як показано на малюнку, звертаючи увагу на те, щоб призми не перебували в контакті з масловідбійним кільцем.

5. За допомогою партнера встановіть в'язкову муфту на стіл преса.

6. Встановіть оправлення LRT-37-011/2 на шліци муфти.

7. За допомогою напарника выпрессуйте шлицевой кінець вязкостной муфти крізь опорний підшипник. Не дозволяйте муфті впасти, коли вона звільниться від опорного підшипника.

8. Зніміть в'язкову муфту зі столу преса.

Встановлення

1. Протріть масловідбивач, шийку валу під підшипник та опорні підшипники.

2. Перевірте, щоб порожнини між підшипником та зовнішнім корпусом були набиті консистентним мастилом Texaco Novatex EP2.

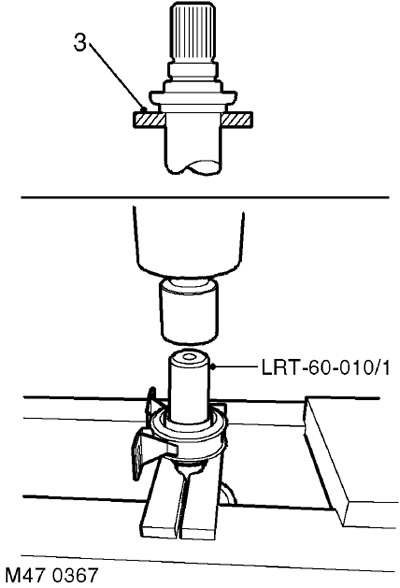

3. Використовуючи допомогу партнера, встановіть в'язкову муфту на робочий стіл преса так, щоб бурт муфти упирався в призми, як показано на малюнку.

4. Встановіть оправлення LRT-60-010/1 на внутрішню обойму підшипника і напресуйте підшипник на в'язкову муфту.

5. Зніміть в'язкову муфту зі столу преса.

6. Перевірте свободу обертання підшипника.

7. Встановіть передній карданний вал на місце.
