Рулевое управление автомобиля Land Rover Defender 90/110/130
Спецификации рулевого управления
Геометрия рулевого управления Диаметр рулевого колеса 412 mm (16,22 in) Углы установки передних колес Отрицательное схождение -10' ± 10' Углы установки задних колес Полож
Геометрия рулевого управления Диаметр рулевого колеса 412 mm (16,22 in) Углы установки передних колес Отрицательное схождение -10' ± 10' Углы установки задних колес Полож
Заполнение усилителя рулевого управления и удаление из нее воздуха
Общие процедуры 1. Убедитесь в том, что уровень рабочей жидкости находится на максимальной отметке. 2. Прогрейте двигатель до нормальной рабочей температуры. 3. Перепрове
Общие процедуры 1. Убедитесь в том, что уровень рабочей жидкости находится на максимальной отметке. 2. Прогрейте двигатель до нормальной рабочей температуры. 3. Перепрове
Промывка системы усилителя рулевого управления
Общие процедуры ПРИМЕЧАНИЕ: Если рулевое управление работает с затруднениями или в системе усилителя рулевого управления наблюдается загрязнение, необходимо выполнить про
Общие процедуры ПРИМЕЧАНИЕ: Если рулевое управление работает с затруднениями или в системе усилителя рулевого управления наблюдается загрязнение, необходимо выполнить про
Регулирование рулевого механизма
Общие процедуры 1. ПРЕДУПРЕЖДЕНИЕ: Регулировка картера рулевого механизма, как правило, не требуется в течение гарантийного периода. Если ощущение жесткости или тугости в
Общие процедуры 1. ПРЕДУПРЕЖДЕНИЕ: Регулировка картера рулевого механизма, как правило, не требуется в течение гарантийного периода. Если ощущение жесткости или тугости в

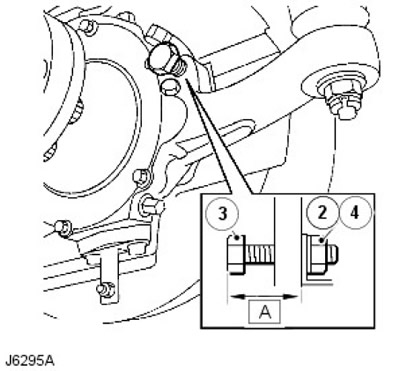

Регулирование системы блокировки рулевого механизма
Общие процедуры 1. Измерьте зазор между стенкой шины и продольным балансиром в предельном положении. Он должен составлять не менее 20 мм. 2. Отпустите контргайку упорного
Общие процедуры 1. Измерьте зазор между стенкой шины и продольным балансиром в предельном положении. Он должен составлять не менее 20 мм. 2. Отпустите контргайку упорного
Описание и принцип действия рулевого управления
Система усилителя рулевого управления Поз. № запасной части Наименование 1. - Гидравлический насос 2. - Бачок для жидкости 3. - Картер рулевого механизма 4. - Верхняя сек
Система усилителя рулевого управления Поз. № запасной части Наименование 1. - Гидравлический насос 2. - Бачок для жидкости 3. - Картер рулевого механизма 4. - Верхняя сек

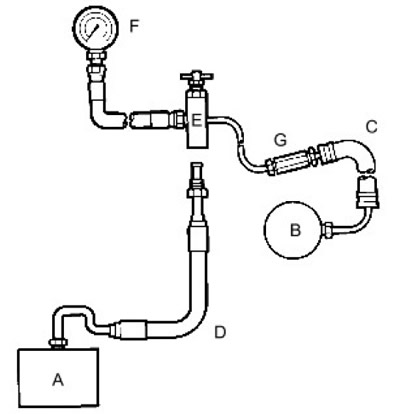

Диагностика и проверки рулевого управления
Таблица признаков неисправности Неправильное давление в усилителе рулевого управления ПРЕДОСТЕРЕЖЕНИЕ: Не держите рулевое колесо в предельном положении дольше 30 секунд н
Таблица признаков неисправности Неправильное давление в усилителе рулевого управления ПРЕДОСТЕРЕЖЕНИЕ: Не держите рулевое колесо в предельном положении дольше 30 секунд н
Центрирование рулевого механизма
Общие процедуры 1. Отсоедините продольную рулевую тягу секторного вала от рулевой сошки. За дополнительной информацией обратитесь к главе: Соединительный рычаг, подсоедин
Общие процедуры 1. Отсоедините продольную рулевую тягу секторного вала от рулевой сошки. За дополнительной информацией обратитесь к главе: Соединительный рычаг, подсоедин

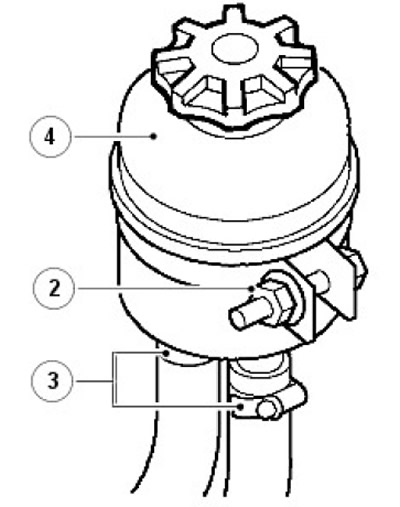

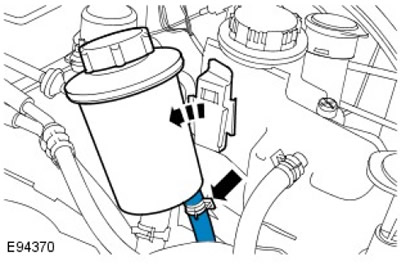

Бачок усилителя рулевого управления
Снятие 1. Установите сливную емкость под бачком. 2. Отпустите зажимной болт опорного кронштейна и поднимите бачок, чтобы получить доступ к хомутам крепления питающего и в
Снятие 1. Установите сливную емкость под бачком. 2. Отпустите зажимной болт опорного кронштейна и поднимите бачок, чтобы получить доступ к хомутам крепления питающего и в
Насос усилителя рулевого управления
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, кр
Снятие 1. Отсоедините провод "массы" от аккумуляторной батареи. За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, кр

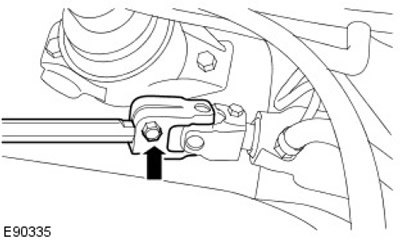

Рулевой механизм
Снятие 1. Отцентрируйте рулевое колесо. Зафиксируйте положение, извлеките ключ из замка зажигания. 2. Ослабьте верхний болт нижнего вала рулевой колонки. 3. Отсоедините н
Снятие 1. Отцентрируйте рулевое колесо. Зафиксируйте положение, извлеките ключ из замка зажигания. 2. Ослабьте верхний болт нижнего вала рулевой колонки. 3. Отсоедините н
Разборка и сборка рулевого механизма
Разборка ПРЕДУПРЕЖДЕНИЕ: При снятии и установке стопорных колес и кольца крепления надевайте защитные очки. ПРЕДОСТЕРЕЖЕНИЕ: При переборке рулевого механизма требуется со
Разборка ПРЕДУПРЕЖДЕНИЕ: При снятии и установке стопорных колес и кольца крепления надевайте защитные очки. ПРЕДОСТЕРЕЖЕНИЕ: При переборке рулевого механизма требуется со

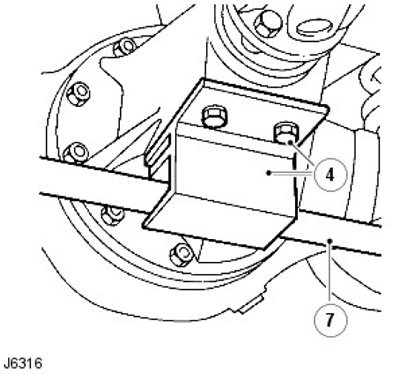

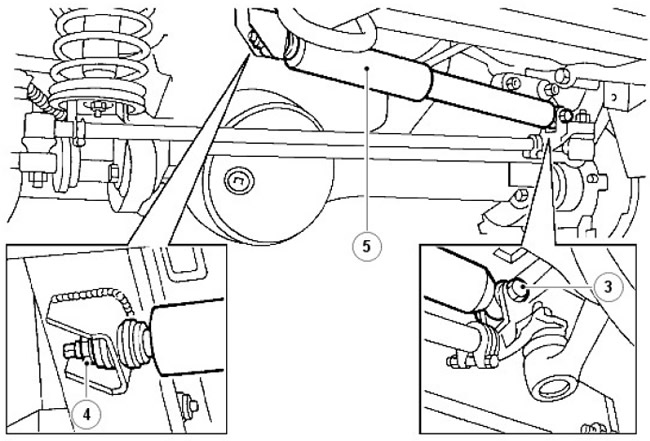

Гаситель колебаний (демпфер) рулевого привода
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж

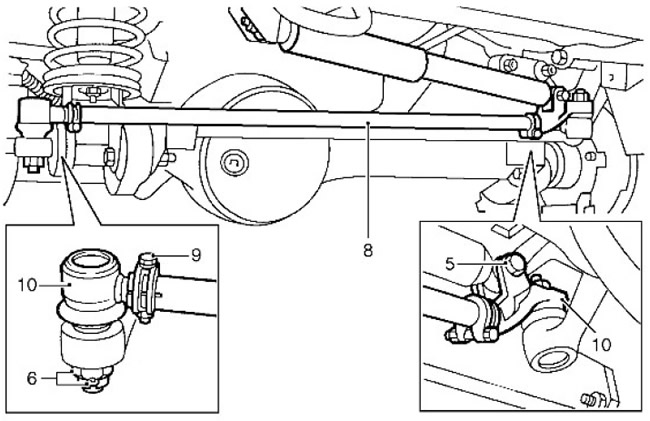

Наконечник тяги
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж
Соединительный рычаг, подсоединенный к рычагу секторной рулевой сошки
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Приведите колеса в положение «прямо вперед». 3.
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Приведите колеса в положение «прямо вперед». 3.
Сошка рулевого механизма
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж
Снятие 1. Поставьте автомобиль на ровную горизонтальную площадку и установите противооткатные опоры под задние колеса. 2. Поднимите автомобиль и установите под него надеж
