Топливный насос высокого давления (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Силовой агрегат > Устройство двигателя > Топливный насос высокого давления

         0

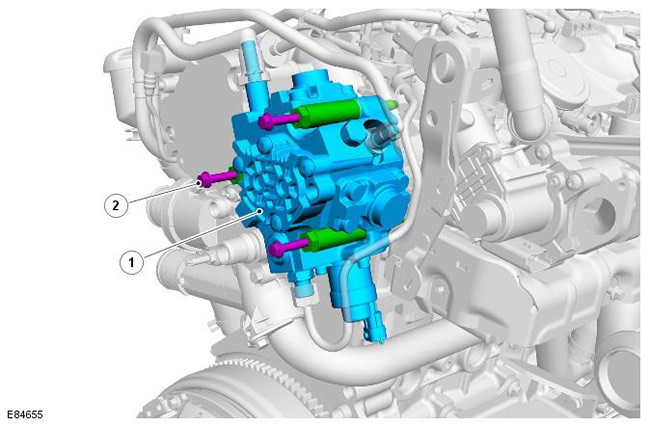

ПРИМЕЧАНИЕ: Ударопрочный предохранительный щиток насоса не показан.



Поз.№ запасной частиНаименование
1-Топливный насос высокого давления
2-Болт (3 шт.)

Топливный насос высокого давления крепится тремя болтами к правой задней части головки цилиндров и приводится в действие выпускным распределительным валом. Корпус насоса состоит из фланца и цилиндрического корпуса, в котором располагается вал привода насоса. Корпус приводного вала выступает внутрь головки цилиндров и уплотнен уплотнительным кольцом.

На конце приводного вала устанавливается приводной диск, который соединяется с соответствующим пазом на конце выпускного распределительного вала.

Перед топливным насосом высокого давления располагается ударопрочный щиток, который обеспечивает защиту в случае лобового столкновения.

Топливный насос - это радиальный трехпоршневой насос, который подает топливо в топливный коллектор и работает под управлением модуля ECM. За дополнительной информацией обратитесь к главе:
  • Подача топлива и органы управления (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Описание и принцип действия)
  • Electronic Engine Controls (303-14 Electronic Engine Controls - 2.2L Duratorq - Td4, Описание и принцип действия).
