Съдържание: Премахване ⇩ Монтиране ⇩
Премахване
1. Свалете предпазителя срещу пръски на калника.
За повече информация вижте главата: Предпазител срещу пръски на крилото (501-02 Предни панели на купето, Демонтаж и монтаж).
2. Свалете решетката на радиатора.
За повече информация вижте глава: Радиаторна решетка (501-08 Довършителни работи Демонтаж и монтаж).
3. Разхлабете крепежните елементи и свалете корпуса на охлаждащия вентилатор.
4. Свалете решетката на въздушния филтър от предния калник.
5. Отстранете четирите винта, закрепващи коляното за всмукване на въздух към крилото.

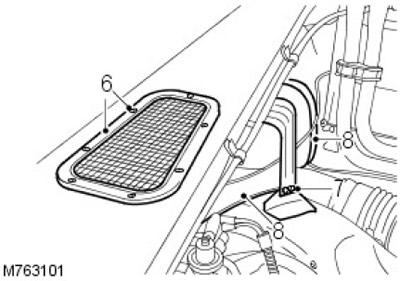

6. Отстранете 7 винта и отстранете решетката за всмукване на въздух на нагревателя от калника.
7. Отстранете двата винта, закрепващи конзолата за всмукване на въздух на нагревателя към вътрешния калник. Отстранете скобата.
8. Свалете въздухозаборника на нагревателя от калника и отстранете уплътнението.

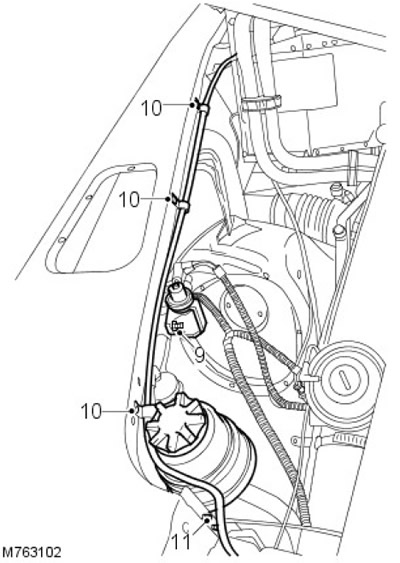

9. Отстранете двата болта, закрепващи електромагнитния клапан на EGR към вътрешния калник и го оставете настрана.
10. Развийте трите шпилки, закрепващи тръбопровода на разширителния резервоар към вътрешния калник.
11. Отстранете двата болта, закрепващи PAS резервоара към вътрешния калник и оставете настрана.

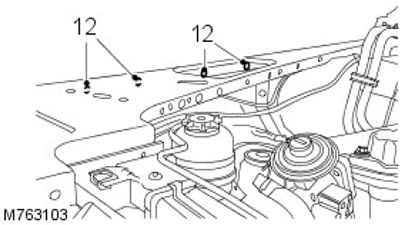

12. Отстранете четирите болта, закрепващи външния калник към вътрешния калник.

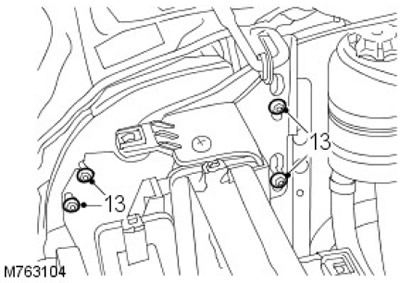

13. Развийте четирите гайки, закрепващи опорната скоба на радиатора към калника.

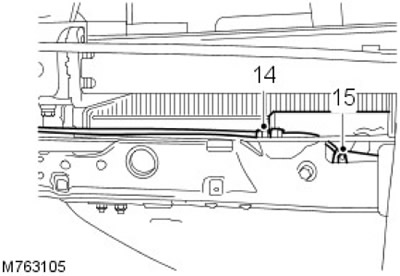

14. Разхлабете винта и изключете кабела от ключалката на капака.
15. Освободете обвивката на кабела от ключалката на капака.
16. Избутайте централните части от шпилките за удължаване на арката на калника към калника, отстранете шпилките и свалете удължението на арката на колелото.

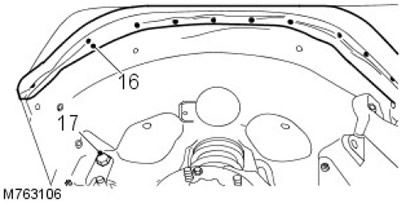

17. Отстранете болта, закрепващ вътрешното и външното крило към шасито.

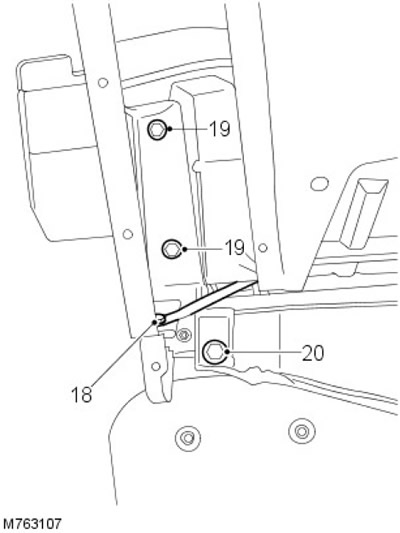

18. Развийте гайката и отстранете болта, закрепващ опорната подпора към крилото.
19. Отстранете четирите болта, закрепващи крилото към колона "A".
20. Отстранете болта, закрепващ крилото към преградата.

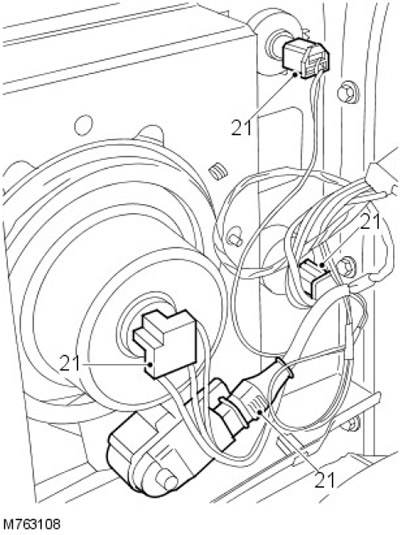

21. Изключете електрическите съединители на фара, страничната лампа, повторителя на мигачите и мигача.
22. Извикайте асистент и извадете крилото.

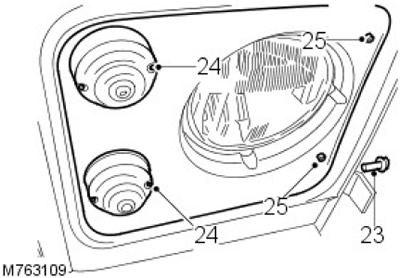

23. Отстранете болта и опорната скоба на решетката.
24. Отстранете четирите винта, закрепващи светлината за паркиране и мигача.
25. Отстранете двата винта, закрепващи декоративния панел на фаровете към калника и свалете декоративния панел.

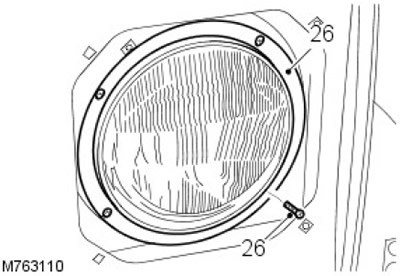

26. Отстранете четирите винта и извадете фара от крилото, отстранете О-пръстена.

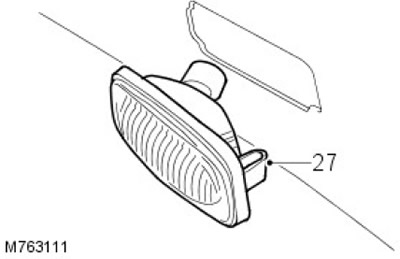

27. Освободете повторителя на страничните мигачи от калника.

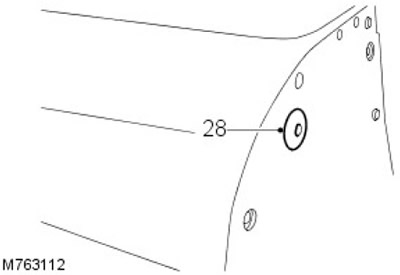

28. Отстранете втулката на кабела на капака.
Монтиране
1. Монтирайте кабелната втулка на капака.
2. Монтирайте повторителя на страничните мигачи на калника.
3. Поставете О-пръстена на фара, монтирайте фара и затегнете винтовете.
4. Монтирайте декоративния панел на фаровете, габаритната светлина и мигачите и затегнете винтовете.
5. Монтирайте опорната скоба на решетката и затегнете болта.
6. Обадете се на помощник, монтирайте калника на тялото и кабела на капака на калника.
7. Свържете електрическите конектори на фаровете, страничните светлини, мигачите и повторителя на страничните мигачи.
8. Завийте болта, закрепващ крилото към преградата.
9. Завийте четирите болта, закрепващи крилото към колона "А".
10. Монтирайте гайката и болта, закрепващи опорната стойка към калника.
11. Завийте болта, закрепващ вътрешното и външното крило към шасито.
12. Завийте четирите гайки, закрепващи конзолата на радиатора към калника.
13. Завийте четирите болта, закрепващи външния калник към вътрешния калник.
14. Проверете позицията на крилото и накрая затегнете всички болтове.
15. Монтирайте удължението на калника върху калника и монтирайте монтажните шпилки.
16. Инсталирайте PAS резервоара върху калника и затегнете болтовете.
17. Монтирайте тръбопровода на разширителния резервоар и го закрепете с болтове.
18. Инсталирайте електромагнитния клапан на EGR и затегнете болтовете.
19. Монтирайте уплътнението и въздухозаборника на нагревателя.
20. Монтирайте конзолата за всмукване на въздух на нагревателя и затегнете болтовете.
21. Монтирайте решетката за всмукване на въздух на нагревателя и затегнете винтовете.
22. Проверете позицията на коляното на входа на въздушния филтър, затегнете винтовете и монтирайте решетката.
23. Монтирайте предпазителя срещу пръски на калника.
За повече информация вижте главата: Предпазител срещу пръски на крилото (501-02 Предни панели на купето, Демонтаж и монтаж).
24. Свържете кабела за освобождаване на капака към ключалката и затегнете винта.
25. Инсталирайте капака на охлаждащия вентилатор.
26. Монтирайте решетката на радиатора.
За повече информация вижте глава: Радиаторна решетка (501-08 Довършителни работи Демонтаж и монтаж).
