Запалителни бобини (Discovery 1)

Премахване

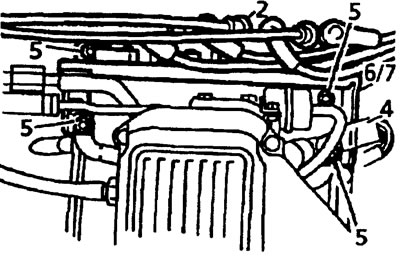

1. Изключете батерията.



2. Изключете високоволтовите проводници от бобините и маркирайте точките на свързване.

3. Поставете кабелите настрани.

4. Разкачете конектора на бобината.

5. Развийте 4-те гайки, закрепващи скобата на бобината.

6. Свалете скобата от шпилките на всмукателния колектор.

7. Преместете скобата и бобината зад резонансната камера, за да ги извадите от двигателя.

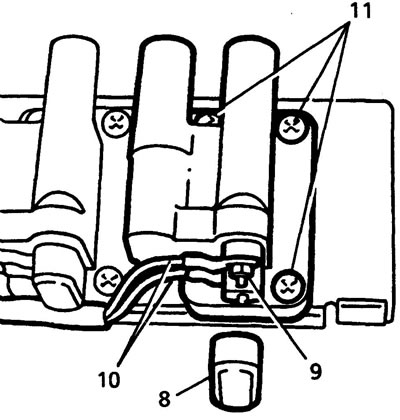

8. Свалете капака на кабела. Маркирайте местата за свързване.

9. Развийте двете гайки за закрепване на кабела.

10. Отстранете проводниците от клемите на бобината.

11. Развийте трите винта, закрепващи бобината към скобата, и я извадете.

Инсталация

12. Монтажът се извършва в обратен ред. Въртящият момент на затягане на монтажните гайки на скобата на бобината е 8 Nm.
