Резонансна камера (Discovery 1)

Премахване

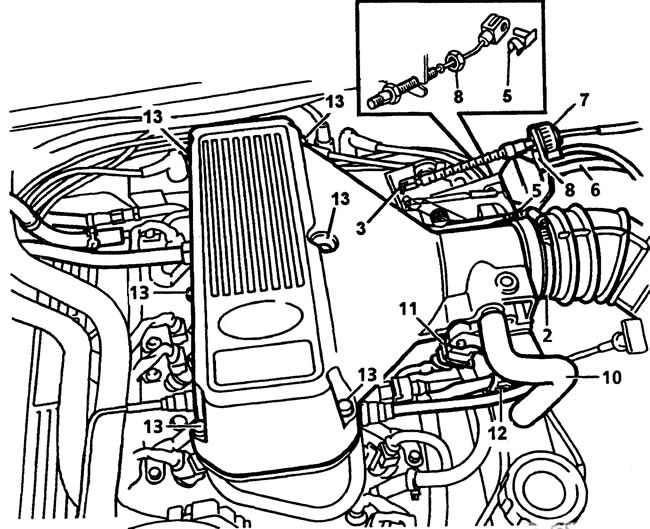

1. Изключете батерията.

2. Разхлабете скобата на въздушния маркуч и извадете маркуча от резонансната камера.

3. Извадете шплинта от ухото на жилото на газта.

4. Свалете пръста на обицата.

5. Отстранете шплинта на жилото за кикдаун.

6. Разкачете вакуумния маркуч на задвижването на системата за круиз контрол.

7. Разкачете жилото на газта от скобата.

8. Развийте предната гайка на регулиращия блок за жилото на кикдаун.

9. Извадете кабела от скобата.

10. Разкачете маркуча за вентилация на картера от резонансната камера.

11. Изключете конектора на сензора за положение на дросела.

12. Разкачете конектора на клапана за регулиране на въздуха на празен ход.

13. Развийте 6-те болта, закрепващи резонансната камера.

14. Извадете резонансната камера от корпуса на дюзата на Вентури.

15. Монтирайте подходящи скоби на маркучите на охладителната система.



16. Затегнете маркучите.

17. Поставете парцал около точката на свързване на маркуча, за да съберете евентуална течност.

Забележка: Отсега нататък отстранявайте части само когато е необходимо.

18. Разхлабете скобите, закрепващи маркучите на охладителната система към резонансната камера.

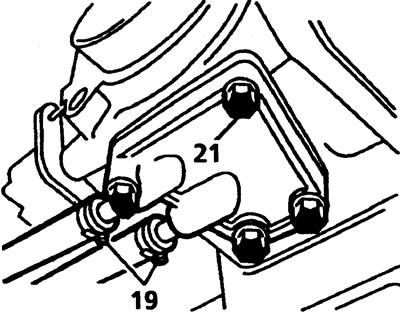

19. Разкачете маркучите, свалете резонансната камера.

20. Покрийте дюзите на Вентури с парцал.



21. Развийте 4-те болта на водопроводната тръба на резонансната камера, отстранете тръбата и уплътнението.

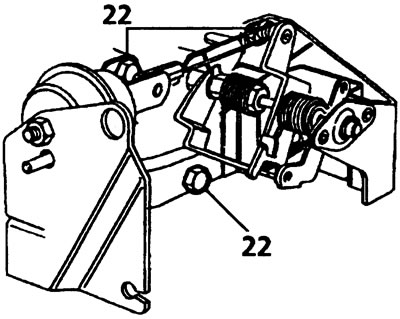

22. Развийте 3-те болта, закрепващи механизма на лоста на газта към резонансната камера. Отстранете скобата и пружините.

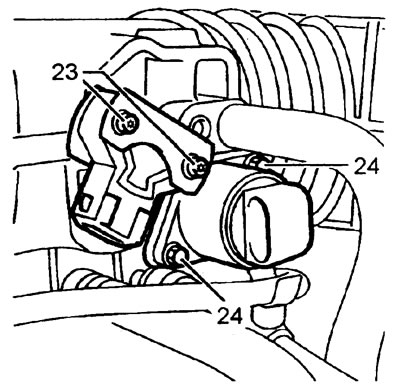

23. Развийте двата болта, закрепващи сензора за положение на дросела, и го извадете.

24. Разхлабете двата болта, закрепващи клапана за регулиране на оборотите на празен ход, и го свалете.

Инсталация

25. Монтирайте сензора за положение на дросела и клапана за регулиране на въздуха на празен ход. Въртящ момент на затягане на болтовете: 2 Nm.

26. Монтирайте водния маркуч върху новото уплътнение. Въртящ момент на затягане на болтовете: 13 Nm.

27. Закрепете лостовата система на дросела. Въртящ момент на затягане на болтовете: 8 Nm.

28. Почистете свързващите повърхности на резонансната камера и корпусите на дюзите на Вентури.

29. Нанесете уплътнител Loctite 577 върху резонансната камера и я монтирайте на място.

30. Затегнете монтажните болтове на резонансната камера до 24 Nm.

31. Поставете обратно свалените части.
