Модуль подушки безопасности пассажира (Дискавери 3)

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

1. Отсоедините провод "массы" от аккумуляторной батареи.

Для получения дополнительной информации обратитесь к Спецификация.

2. Обезопасьте систему SRS.

Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания

3. Снимите верхнюю часть панели управления.

Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)

4. Снимите модуль подушки безопасности пассажира.

• Отверните 4 гайки.

5.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж. если деталь снимается только для получения доступа.

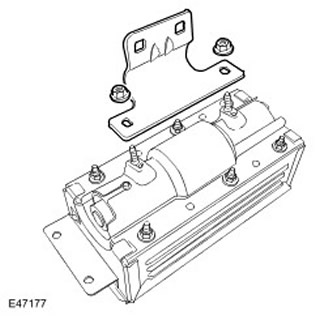

Снимите кронштейн модуля подушки безопасности пассажира.

• Отверните 2 гайки.

Установка

1. Установите кронштейн модуля подушки безопасности пассажира.

• Затяните гайки (момент затяжки 10 Нм).

2. Установите модуль подушки безопасности пассажира.

• Затяните гайки (момент затяжки 10 Нм).

3. Установите верхнюю часть панели управления.

Для получения дополнительной информации обратитесь к Верхняя секция панели приборов (76.46.04)
