Устройство и техническое описание антенн и усилителей (Дискавери 3)

Расположение антенн и усилителей

Наименование пункта	Каталожный номер запасной части	Описание
1		Антенна FM
2		Подавитель
3		Антенный усилитель TV
4		Усилитель антенны FM настройки на лучшую станцию
5		Антенный усилитель TV
6	-	Усилитель антенны FM
7	-	Антенна GPS
8	-	Антенны в стекле двери багажного отделения
9	-	Антенны телефона и системы SDARS
10	-	Антенный усилитель VICS/TMC
11	-	Антенный усилитель TV
12	-	Подавитель
13	-	Антенный усилитель VICS
14	-	Телевизионные антенны в боковом стекле
15	-	Антенный усилитель TV

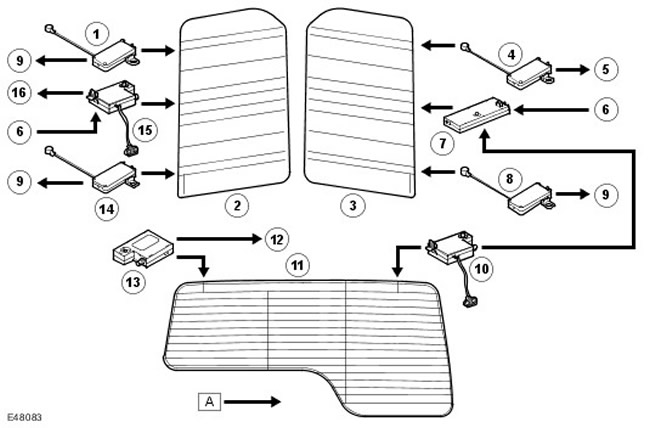

Расположение антенн в стекле

ПРИМЕЧАНИЕ: А = Проводное соединение

Наименование пункта	Каталожный номер запасной части	Описание
1		Антенный усилитель TV
2		Антенны в левом боковом стекле
3		Антенны в правом боковом стекле
4	-	Антенный усилитель TV
5	-	Модуль тюнера TV
6	-	Объединенный головной блок аудиосистемы (IHU)
7	-	Усилитель антенны AM/FM настройки на лучшую станцию
8	-	Антенный усилитель TV
9	-	Модуль приемника TV
10	-	Усилитель приемника FM настройки на лучшую станцию
11	-	Антенны в стекле двери багажного отделения
12	-	Тюнер VICS/TMC
13	-	Антенный усилитель VICS/TMC
14	-	Антенный усилитель TV
15	-	Антенный усилитель VICS
16	-	Тюнер VICS

Автомобильные антенные системы включают следующие элементы:

Текст статьи взят с сайта: LRMAN.RU

• антенна AM (вмонтирована в стекло)
• антенна FM (вмонтирована в стекло)
• антенна FM настройки на лучшую станцию (если имеется, вмонтирована в стекло)
• антенна TV (если имеется, вмонтирована в стекло)
• многодиапазонная телефонная антенна (если имеется, установлена на крыше)
• антенна GPS (если имеется, установлена на заднем спойлере)
• антенна SDARS (только для США, установлена на крыше)
• антенна VICS и инфракрасная антенна (если имеется, только для Японии)

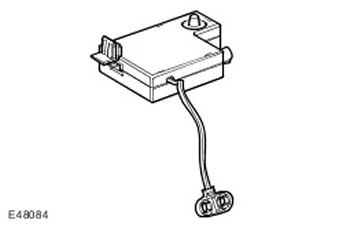

Усилитель антенны FM

Антенны AM/FM вмонтированы в боковое стекло и стекло двери багажного отделения. В автомобилях со стандартной аудиосистемой антенна AM/FM вмонтирована в заднее правое стекло. Автомобили с аудиосистемой высшего класса оснащаются системой настройки на лучшую станцию в диапазоне FM. Это позволяет системе автоматически выбрать наиболее сильный из двух принимаемых сигналов, чтобы обеспечить наилучший прием станции FM. Базовая антенна AM/FM, встроенная в заднее правое стекло, подключена к антенному усилителю, расположенному над стеклом. Помимо усилителя и антенны в боковом стекле, система настройки на лучшую станцию использует также антенну подогреваемого стекла двери багажника и усилитель антенны FM, установленный в верхней части стекла задней двери багажного отделения.

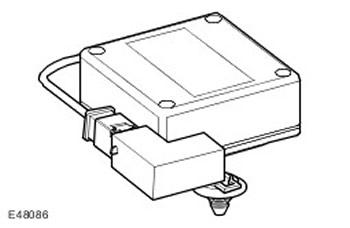

Антенный усилитель TMC

Сигналы канала передачи сообщений дорожных служб (ТМС) принимаются как обычные радиосигналы посредством сети системы радиоданных (RDS). Однако эти сигналы передаются по отдельным цепям через собственный антенный усилитель, расположенный на правом заднем стекле. Для получения дополнительной информации обратитесь к Navigation System (419-07 Navigation System)

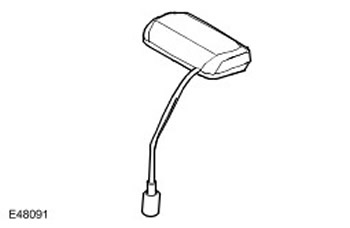

Спутниковая антенна GPS

Антенна GPS находится в верхнем спойлере багажного отделения, с его правой стороны. Антенна GPS подсоединена к компьютеру навигационной системы с помощью коаксиального кабеля. Для получения дополнительной информации обратитесь к Navigation System (419-07 Navigation System)

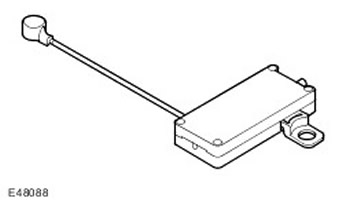

Усилитель антенны TV

Если автомобиль оснащен телевизионной системой, то в ней используется 4 антенны, по две в каждом заднем боковом стекле. Каждая антенна использует отдельный антенный усилитель, подсоединенный к модулю TV с помощью коаксиального кабеля. Для получения дополнительной информации обратитесь к Video System (415-07 Video System)

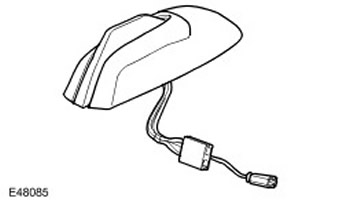

Многодиапазонная телефонная антенна

Многодиапазонная телефонная антенна встроена в корпус, устанавливаемый на центральной задней части крыши автомобиля и подключена непосредственно к модулю управления телефоном (TCM) с помощью коаксиального кабеля. Для получения дополнительной информации обратитесь к Cellular Phone (419-08 Cellular Phone)

Антенна спутниковой цифровой радиосвязи SDARS (только для США)

Антенна SDARS встроена в корпус, устанавливаемый на центральной задней части крыши автомобиля. Антенна оснащена двумя разъемами для подключения к приемнику: первый - для спутниковой связи, а второй - для наземной связи с ретрансляционными станциями.

Антенна состоит из двух основных компонентов:

• печатная дипольная антенна приема сигналов со спутников
• печатная однополюсная антенна приема сигналов наземных станций

Обе антенны обеспечивают уверенный прием передач системы SDARS при движении вблизи высоких зданий, когда прием прямого сигнала со спутников невозможен. Для получения дополнительной информации обратитесь к Audio System (415-01 Audio Unit)

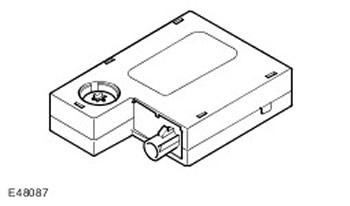

Антенна-ответчик VICS (только для Японии)

Для приёма данных контроллер системы VICS использует антенну, расположенную в заднем правом стекле. Кроме того, контроллер системы VICS использует инфракрасную антенну, установленную на средней верхней части панели управления рядом сдатчиком солнечного света. Для получения дополнительной информации обратитесь к Navigation System (419-07 Navigation System)
