Расширительный бачок системы охлаждения 4.0L (Дискавери 3)

Снятие

1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается снимать крышку расширительного бачка системы охлаждения при горячей системе, поскольку вырвавшийся из-под крышки пар или охлаждающая жидкость могут стать причиной серьезной травмы, такой, как ошпаривание.

ВНИМАНИЕ: Охлаждающая жидкость при попадании на лакокрасочное покрытие может повредить его. Если вы пролили охлаждающую жидкость, немедленно удалите ее и промойте это место водой.

Пережмите зажимами и отсоедините шланги от расширительного бачка системы охлаждения.

• Снимите крышку расширительного бачка.
• Положите гигроскопическую ткань для впитывания пролитой жидкости.
• Поставьте емкость для сбора пролитой жидкости.
• Отпустите 2 зажима.

3. Освободите заливную горловину бачка стеклоомывателя из зажима на бачке охлаждающей жидкости.

4. Освободите крепление бачка рабочей жидкости усилителя рулевого управления и отодвиньте бачок в сторону. Отпустите зажим.

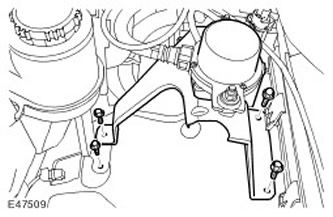

5. Для лучшего доступа отодвиньте в сторону вакуумный насос.

• Выверните 3 болта.
• Снимите оставшийся болт кронштейна расширительного бачка.

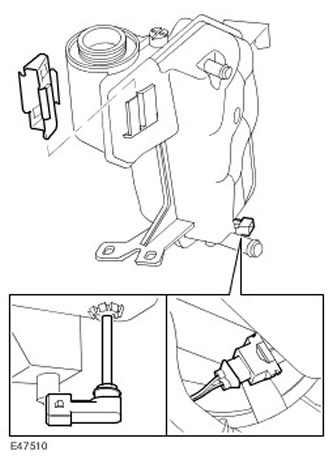

6. Снимите расширительный бачок охлаждающей жидкости.

• Поднимите вертикально расширительный бачок охлаждающей жидкости вместе с кронштейном.
• Расстыкуйте электрический разъем датчика низкого уровня охлаждающей жидкости.

7.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите крепежный кронштейн усилителя рулевого управления.

Установка

1.

ПРИМЕЧАНИЕ: Установите новый датчик низкого уровня охлаждающей жидкости, если он не является частью нового расширительного бачка.

Установите крепежный кронштейн бачка усилителя рулевого управления.

2. Установите расширительный бачок охлаждающей жидкости.

• Состыкуйте электрический разъем датчика низкого уровня охлаждающей жидкости.
• Поставьте расширительный бачок охлаждающей жидкости на прежнее место, найдя втулку и кронштейн.
• Затяните болт (момент затяжки 10 Нм).

3. Установите вакуумный насос. Вставьте болты и затяните их (момент затяжки 10 Нм).

4. Установите бачок рабочей жидкости усилителя рулевого управления. Поставьте на место и закрепите на крепежном кронштейне.

5. Установите на место заливную горловину бачка стеклоомывателя. Вставьте в зажим.

6. Присоедините шланги охлаждающей жидкости к расширительному бачку.

• Закрепите зажимами.
• Снимите хомуты со шлангов охлаждающей жидкости.

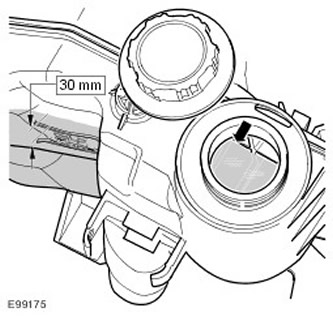

7. Долейте охлаждающую жидкость до нормы. Залейте охлаждающую жидкость до уровня приблизительно на 30 мм ВЫШЕ максимального уровня для холодного состояния.

8. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

9. Удалите воздух из системы охлаждения.

• Снимите крышку расширительного бачка.
• Подсоедините шланги для отвода отработавших газов к задним выпускным трубам.
• Запустите двигатель и дайте ему возможность работать.
• В течение 1 минуты сохраните частоту вращения двигателя на уровне 3000 об/мин.
• Дайте двигателю возможность работать в режиме холостого хода в течение 5 минут.
• В течение 1 минуты сохраните частоту вращения двигателя на уровне 3000 об/мин.
• При выполнении процедуры удаления воздуха (при снятой крышке расширительного бачка) поддерживайте уровень охлаждающей жидкости на уровне приблизительно на 30 мм ВЫШЕ максимального уровня для холодного состояния.

10. Проверьте все шланги охлаждающей жидкости на наличие очевидных признаков утечки охлаждающей жидкости.



11. Установите крышку расширительного бачка после того, как убедитесь в том, что окончательный уровень охлаждающей жидкости на 30 мм выше максимального уровня для холодного состояния.
