Корпус селектора - снятие и установка (Фрилендер 1)

Демонтаж

1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите верхнюю облицовку туннеля пола.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.

(Исходная статья на веб-портале www.lrman.ru)

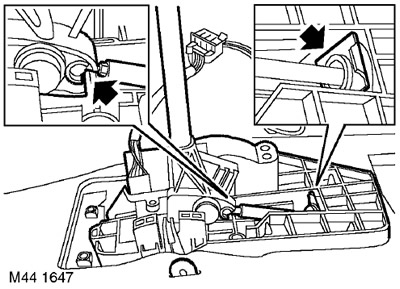

3. Отсоедините трос от рычага селектора.

4. Выньте вильчатую клипсу крепления оболочки троса к корпусу селектора.

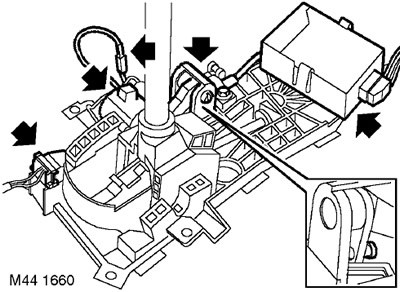

5. Отсоедините и отведите в сторону блок управления положением боковых зеркал, если такой блок установлен.



6. Отсоедините разъём реле блокировки переключения селектора.


7. Отсоедините разъём от переключателя режимов спорт/ручной.

8. Отверните болт и отсоедините трос от механизма блокировки замка зажигания, если такой механизм установлен.

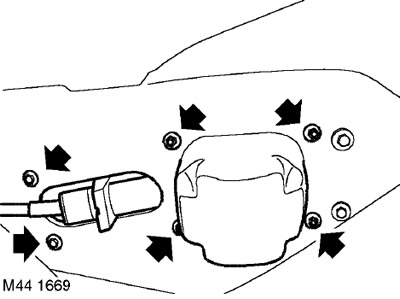

9. Отверните 6 гаек крепления корпуса селектора.

10. Снимите корпус селектора.

11. Отверните винт и снимите кожух блока управления положением боковых зеркал.

Установка

1. Установите кожух блока управления положением боковых зеркал и закрепите его винтом.

2. Установите на место корпус селектора, наживите гайки и затяните их моментом 10 Нм.

3. Присоедините трос блокировки замка зажигания. Установите оболочку троса, установите прижим, вверните болт прижима, но не затягивайте на этом этапе.

4. Присоедините разъём к переключателю режимов спорт/ручной.

5. Присоедините разъём к реле блокировки переключения селектора.

6. Закрепите трос на рычаге селектора.

7. Вставьте вильчатую клипсу крепления оболочки троса к корпусу селектора.

8. Проверьте регулировку троса блокировки замка зажигания.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Регулировка троса механизма блокировки замка зажигания.

9. Установите на место верхнюю облицовку туннеля пола.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль - для автомобилей до 2004-го модельного года.

10. Уберите подпорки и опустите автомобиль.
