Форсунка - снятие и установка (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (CO₂), газовый или порошковый.

2. Снимите трубку высокого давления.

СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Трубка высокого давления.

3. Закройте впускные каналы головки цилиндров.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам…

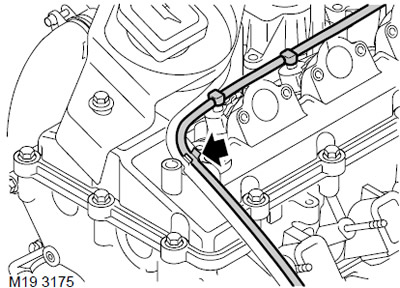

4. Отсоедините шланг обратного слива топлива от хомута на клапанной крышке.

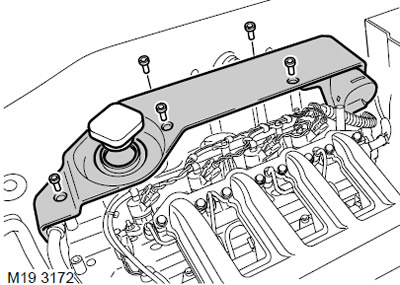

5. Для того чтобы снять только форсунку 1-го цилиндра, снимите крышку маслоналивной горловины, отверните 5 винтов и снимите крышку воздушного фильтра.

6. Отсоедините электрические разъёмы от топливных форсунок.

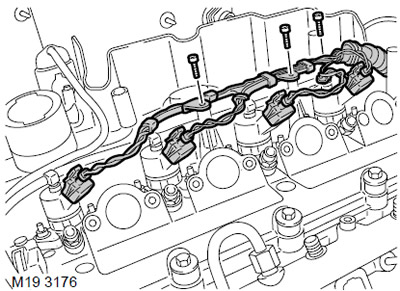

7. Чтобы снять форсунки № 2, 3 и 4: Отверните 3 винта и отведите в сторону жгуты проводов форсунок.

7. Чтобы снять форсунки № 2, 3 и 4: Отверните 3 винта и отведите в сторону жгуты проводов форсунок.

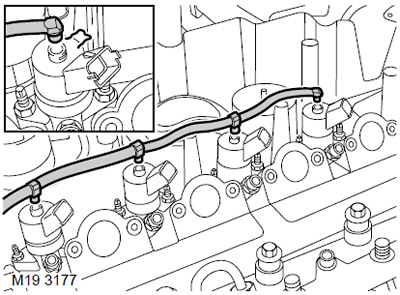

8. Отожмите зажимы и снимите с форсунок шланги обратного слива топлива. Утилизируйте уплотнения.

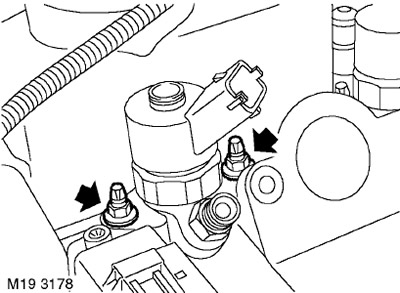

9. Отверните 2 гайки крепления форсунки.

10. Используя торцевую головку Торкс, вращайте шпильки крепления форсунок против часовой стрелки и извлекайте форсунку.

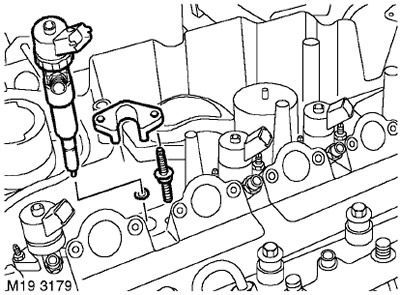

11. Выньте форсунку с прижимной лапкой и утилизируйте уплотнительную шайбу.

Установка

1. Очистите форсунку и её гнездо в головке цилиндров.

2. Затяните шпильки крепления форсунок. Момент затяжки 10 Нм.

3. Установите форсунку с новой уплотнительной шайбой и прижимную лапку.

4. Равномерно затяните гайки крепления прижимной лапки форсунки. Момент затяжки 10 Нм.

5. Обеспечьте чистоту в местах присоединения шлангов обратного слива топлива.

6. Установите на шланги обратного слива новые уплотнения, отожмите зажимы и установите шланги на форсунки.

7. Если снимались форсунки № 2, 3 или 4, установите на место проводной жгут форсунок и закрепите его винтами.

Материал взят с указанного сайта www.lrman.ru

8. Если снималась форсунка 1-го цилиндра, поставьте на место и закрепите крышку воздушного фильтра, установите крышку маслоналивной горловины.

9. Закрепите шланг обратного слива топлива в хомуте на клапанной крышке.

10. Присоедините разъёмы к форсункам.

11. Установите трубки высокого давления.
