Демонтаж
1. Слейте масло из раздаточной коробки.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
2. Снимите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.
![](https://www.lrman.ru/img/freel/4464.jpg)
3. Отверните болт крепления нижней поперечины крепления двигателя к балке.
4. Отверните болт крепления нижней поперечины к кронштейну на поддоне.
5. Снимите нижнюю поперечину крепления двигателя.
![](https://www.lrman.ru/img/freel/4465.jpg)

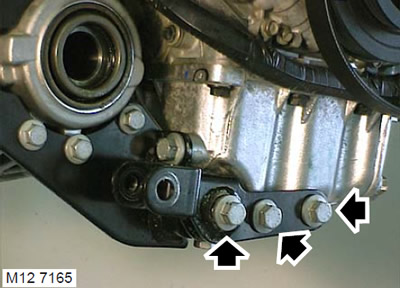

6. Отверните 3 болта крепления кронштейна нижней поперечины к поддону и снимите кронштейн.
![](https://www.lrman.ru/img/freel/4466.jpg)

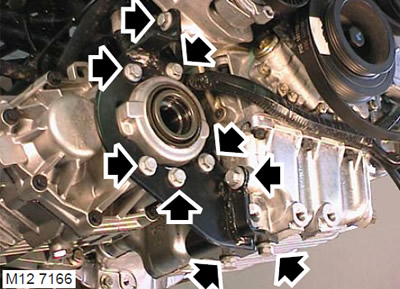

7. Отверните верхний болт крепления кронштейна раздаточной коробки к блоку цилиндров.
8. Выверните 5 болтов крепления кронштейна к раздаточной коробке.
9. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону и снимите кронштейн.
![](https://www.lrman.ru/img/freel/4467.jpg)

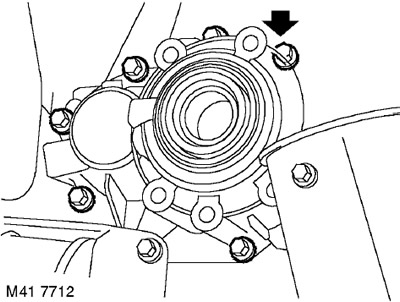

10. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.
11. Снимите заднюю крышку.
12. Отверните болт крепления нижней поперечины к кронштейну на поддоне.
Установка
1. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.
![](https://www.lrman.ru/img/freel/4468.jpg)

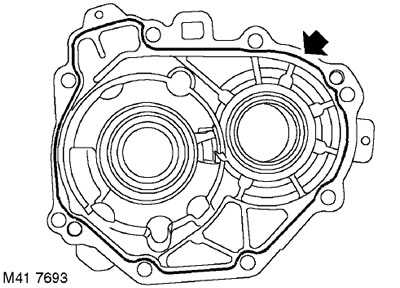

2. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.
3. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.
4. Установите кронштейн раздаточной коробки и стяните вместе привалочные поверхности.
5. В указанной ниже последовательности окончательно затяните болты крепления кронштейна раздаточной коробки:
- Пять болтов крепления кронштейна к раздаточной коробке моментом 50 Нм
- Один болт крепления кронштейна к блоку цилиндров моментом 45 Нм
- Три болта крепления кронштейна к поддону моментом 88 Нм.
6. Установите кронштейн нижней поперечины на поддон, вверните болты и затяните их моментом 100 Нм.
7. Установите нижнюю поперечину крепления двигателя, вверните болты и затяните их моментом 80 Нм.
9. Установите сальник правого приводного вала.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.
10. Залейте масло в картер раздаточной коробки до требуемого уровня.
РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.
