Демонтаж
1. Снимите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем K1.8.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем KV6.
![](https://www.lrman.ru/img/freel/4469.jpg)

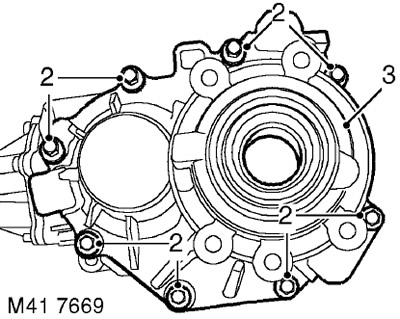

2. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.
3. Снимите заднюю крышку.
![](https://www.lrman.ru/img/freel/4470.jpg)

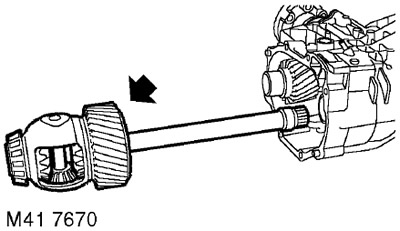

4. Снимите с ведущего вала промежуточный вал и дифференциал.
![](https://www.lrman.ru/img/freel/4471.jpg)

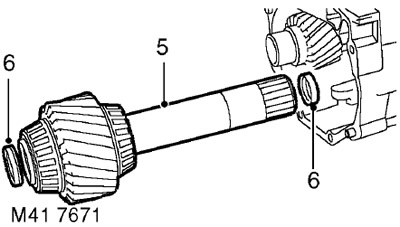

5. Выньте ведущий вал из картера раздаточной коробки.
6. Снимите два сальника с ведущего вала раздаточной коробки.
![](https://www.lrman.ru/img/freel/4472.jpg)

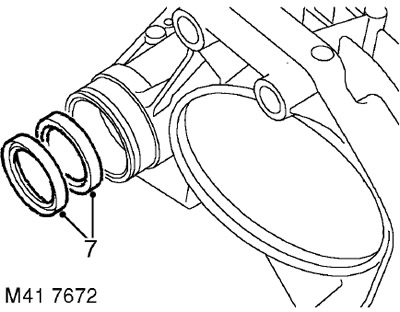

7. Выньте два сальника из картера раздаточной коробки.
Установка
1. Отмойте ведущий вал и промежуточный вал с дифференциалом.
2. Отмойте гнёзда сальников.
3. Наденьте сальники на оба конца ведущего вала маслосъёмными кромками наружу.
4. Вставьте ведущий вал в картер раздаточной коробки.
5. Наденьте защитный чехол на шлицы промежуточного вала.
6. Осторожно установите промежуточный вал на ведущий вал.
7. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.
![](https://www.lrman.ru/img/freel/4473.jpg)

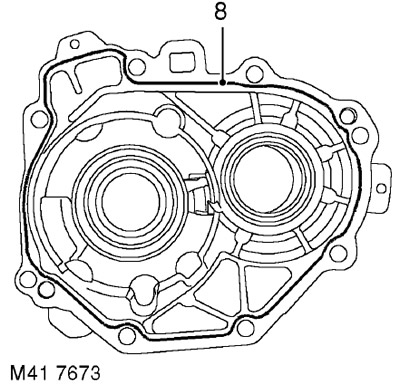

8. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.
9. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.
![](https://www.lrman.ru/img/freel/4474.jpg)

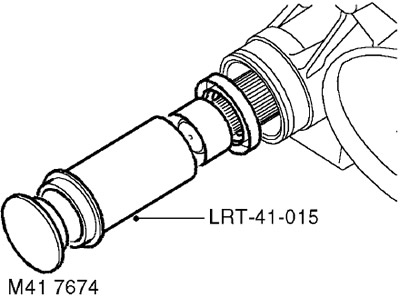

10. Установите чехол для предохранения кромок сальников, входящий в комплект LRT-41 -015, на шлицы раздаточной коробки.
11. Плоским торцем приспособления LRT-41 -015 вставьте внутренний сальник в гнездо до упора.
ВНИМАНИЕ: Маслосъёмные кромки сальников обращены в противоположные стороны.
![](https://www.lrman.ru/img/freel/4475.jpg)

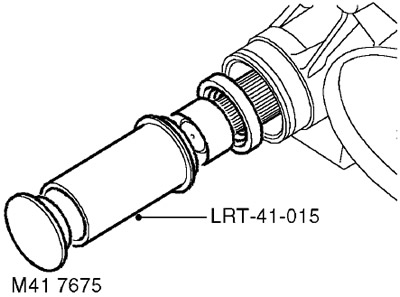

12. Обратным концом приспособления LRT-41-015 вставьте наружный сальник на глубину, определяемую конструкцией приспособления.
ВНИМАНИЕ: Необходимо защищать рабочие поверхности приспособления LRT-41-015 от повреждения.
13. Снимите предохранительный чехол.
14. Установите раздаточную коробку (IRD).
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем K1.8.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем Td4.
РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Раздаточная коробка: модели с двигателем KV6.
