Маслосъёмные колпачки - снитие и установка (Фрилендер 1)

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите распредвалы.

ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Интегральная крышка распредвалов: герметизация и замена сальников.

3. При помощи магнита удалите гидрокомпенсатор с того клапана, где предстоит замена колпачка.

ВНИМАНИЕ: Гидрокомпенсаторы должны находиться в вертикальном положении, в том порядке, в котором они стояли на двигателе.

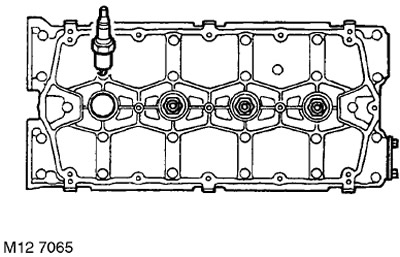

4. При помощи торцевой головки на 16 мм выверните свечу зажигания.

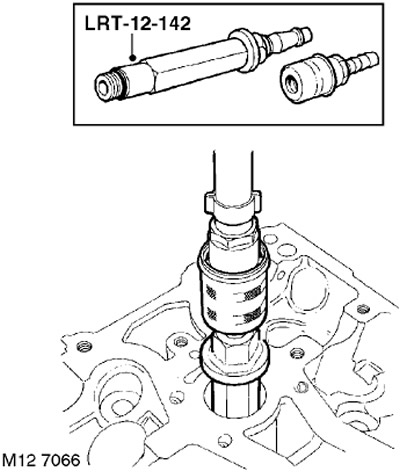

5. Вверните в свечное гнездо переходник LRT-12-142 для подключения магистрали сжатого воздуха.

6. Подсоедините магистраль сжатого воздуха к переходнику и подайте сжатый воздух.

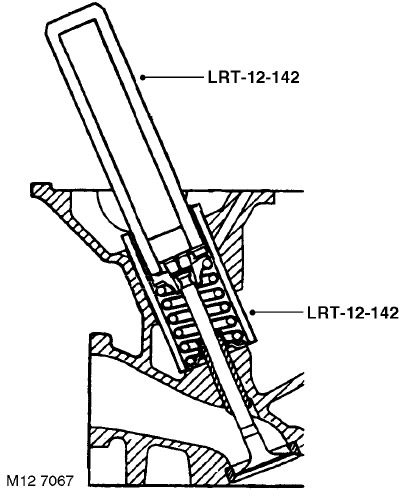

7. Наденьте на клапанную пружину втулку LRT-12-142 .

8. Установите оправку LRT-12-142 на верхнюю тарелку клапанной пружины и резкими ударами молотка по оправке рассухарьте пружину.

9. При помощи магнита выньте сухарики.

10. Выньте втулку.

11. Снимите клапанную пружину с верхней тарелкой.

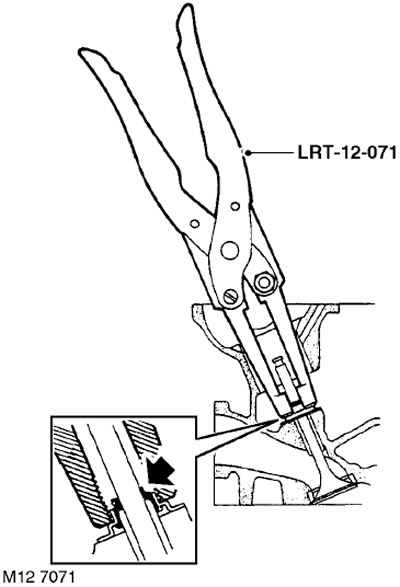

12. Снимите маслосъёмный колпачок, используя съёмник LRT-12-071. Утилизируйте маслосъёмный колпачок.

Установка

1. Смажьте моторным маслом новый маслосъёмный колпачок.

2. С помощью оправки LRT-12-071 установите новый маслосъёмный колпачок.

3. Установите клапанную пружину с тарелкой.

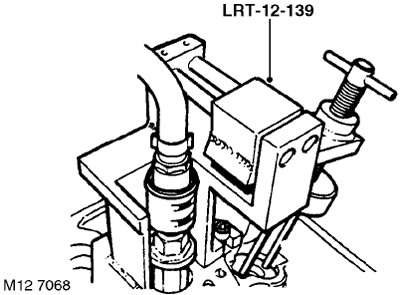

4. Соберите приспособление LRT-12-139.


5. Установите верхнюю тарелку пружины с рассухаривателем LRT-12-139.

6. Сожмите клапанную пружину так, чтобы канавки под сухарики вышли наружу.

7. Нанесите на жало отвёртки с плоским жалом консистентную смазку, "приклейте" сухарик к смазке и установите его на стебель клапана.

8. Убедившись в том, что сухарики плотно встали на свои места, отпустите клапанную пружину.

9. Снимите рассухариватель LRT-12-139.

10. Протрите гидрокомпенсатор и его гнездо.

11. Смажьте гидрокомпенсатор и его гнездо в головке блока цилиндров чистым моторным маслом.

12. Установите гидрокомпенсатор.

13. Отсоедините магистраль сжатого воздуха и выверните переходник LRT-12-142.

14. Очистите свечу зажигания и отрегулируйте межэлектродный зазор на 1,0 мм.

15. Вверните свечу зажигания и затяните её моментом 25 Нм.

16. Уложите распредвалы.

ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Интегральная крышка распредвалов: герметизация и замена сальников.

17. Присоедините "отрицательную" клемму аккумуляторной батареи.
