Демонтаж
1. Снимите заднюю крышку ремня ГРМ.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Задняя крышка ремня ГРМ.
2. Снимите клапанную крышку головки цилиндров.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Прокладка клапанной крышки.
![](https://www.lrman.ru/img/freel/3262.jpg)

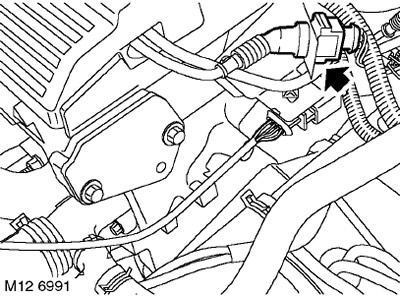

3. Освободите разъём жгута датчика положения распредвала от кронштейна и отсоедините разъём.
![](https://www.lrman.ru/img/freel/3263.jpg)

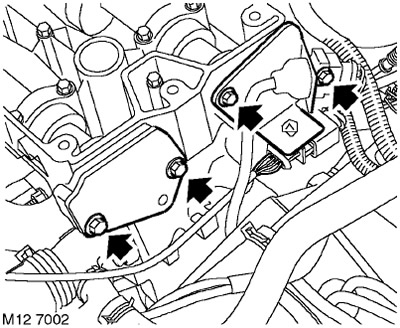

4. Отверните 2 болта крепления крышки сальника к головке цилиндров и отведите крышку в сторону.
5. Отверните 2 болта крепления крышки сальника к головке цилиндров и снимите крышку.
![](https://www.lrman.ru/img/freel/3264.jpg)
6. Постепенно, в указанной на рисунке последовательности, ослабьте 26 болтов крепления так, чтобы клапанные пружины полностью разгрузились.
7. Снимите крышку распредвалов.
![](https://www.lrman.ru/img/freel/3265.jpg)

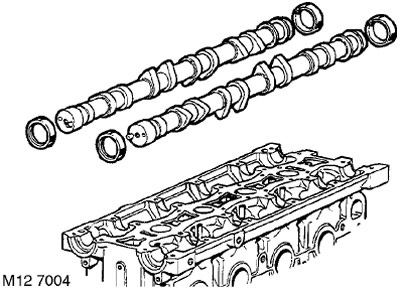

8. Пометьте валы, чтобы затем установить их на прежнее место.
9. Выньте оба распредвала.
10. Снимите сальники и утилизируйте их.
Установка
1. Протрите распредвалы.
2. Очистите привалочные поверхности интегральной крышки распредвалов и головки цилиндров.
3. Продуйте гнёзда болтов крепления крышки и протрите установочные штифты.
4. Продуйте масляные каналы и смажьте шейки распредвалов.
![](https://www.lrman.ru/img/freel/3266.jpg)

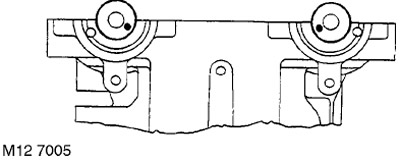

5. Вставьте распредвалы и разверните так, чтобы установочный штифт под зубчатое колесо впускного вала находился в положении "4 часа", а выпускного - "8 часов".
![](https://www.lrman.ru/img/freel/3267.jpg)

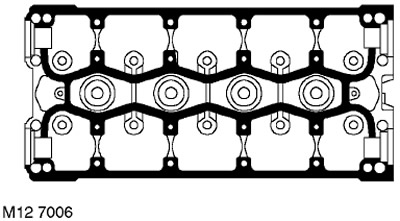

6. Нанесите непрерывные тонкие валики герметика STC 4600 в местах, показанных на рисунке. Роликовым шпателем распределите герметик тонким слоем по поверхности.
ВНИМАНИЕ: Слой герметика не должен находиться близко к каналам и канавкам системы смазки. Чтобы на уплотняемые поверхности не попала грязь, устанавливайте крышку распредвалов сразу после нанесения герметика.
![](https://www.lrman.ru/img/freel/3268.jpg)

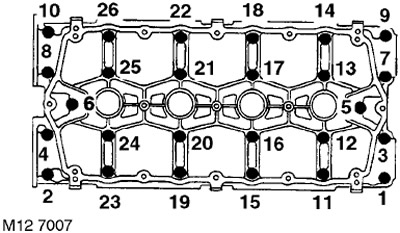

7. Установите крышку распредвалов и постепенно, в указанной на рисунке последовательности, затяните болты моментом 10 Нм.
8. Протрите гнёзда сальников и уплотняемые поверхности на распредвалах.
![](https://www.lrman.ru/img/freel/3269.jpg)

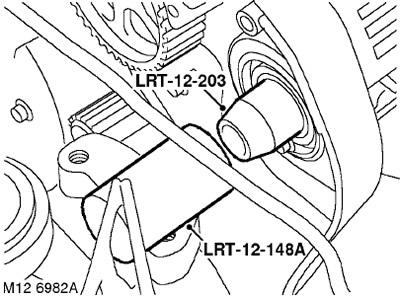

9. Помня о том, что передние сальники имеют чёрный цвет, а задние - красный, установите новые сальники, используя оправки LRT-12-203 и LRT-12-148A.
ВНИМАНИЕ: Сальники должны устанавливаться сухими. Не используйте оправку LRT-12-148.
10. Протрите крышки сальников и привалочные поверхности.
11. Установите крышку заднего сальника выпускного распредвала, вверните болты и затяните их моментом 25 Нм.
12. Установите крышку заднего сальника впускного распредвала, вверните болты и затяните их моментом 6 Нм.
13. Присоедините разъём датчика положения распредвала и закрепите его на кронштейне.
14. Установите клапанную крышку.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Прокладка клапанной крышки.
15. Установите заднюю крышку ремня ГРМ.
ДВИГАТЕЛЬ - МОДИФИКАЦИЯ К, объём 1,8, Передний сальник выпускного распределительного вала, Задняя крышка ремня ГРМ.
16. Долейте масло в двигатель.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - K1.8.
