ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.
ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.
Снятие
1. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно устанавливайте под автомобиль страховочные опоры.

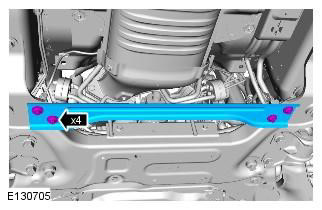

2. Момент затяжки: 25 Nm
![](https://www.lrman.ru/img/freel/0998.jpg)

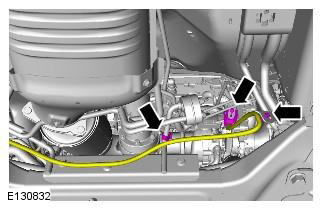

3.
ПРИМЕЧАНИЕ: Автомобили с противосажевым фильтром (DPF)
![](https://www.lrman.ru/img/freel/0999.jpg)

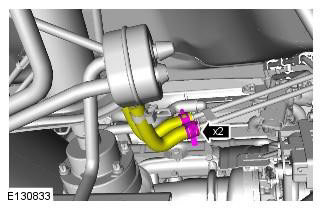

4.
ПРИМЕЧАНИЕ: Отметьте расположение шлангов.
![](https://www.lrman.ru/img/freel/1000.jpg)

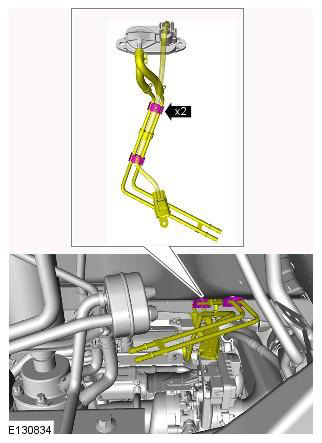

5.
![](https://www.lrman.ru/img/freel/1001.jpg)

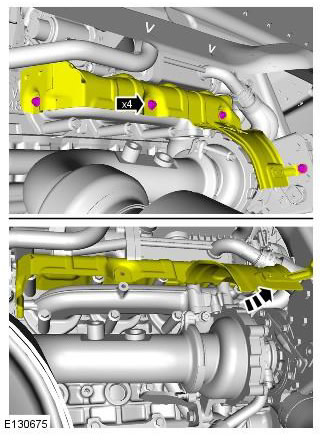

6. Момент затяжки: 10 Nm
ПРИМЕЧАНИЕ: Все автомобили
![](https://www.lrman.ru/img/freel/1002.jpg)

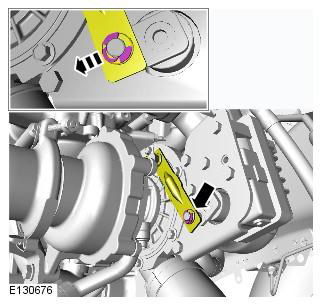

7. Может потребоваться вставить подходящий инструмент между плечом вала и штоком привода, и покачать из стороны в сторону.
Не прилагайте усилия, которое может деформировать компоненты вала привода турбокомпрессора с переменной геометрией.
При снятии вала привода турбокомпрессора с переменной геометрией не прилагайте вращательное усилие, так как можно повредить червячную передачу.
![](https://www.lrman.ru/img/freel/1003.jpg)
8. Нажимая пальцем, подвигайте механизм привода турбокомпрессора с переменной геометрией, чтобы убедиться в наличии достаточного хода. Подвигайте 10-20 раз, чтобы обеспечить достаточное перемещение.
ПРИМЕЧАНИЕ: Поначалу перемещения могут быть затруднены из-за скопления углеродистых отложений.
![](https://www.lrman.ru/img/freel/1004.jpg)

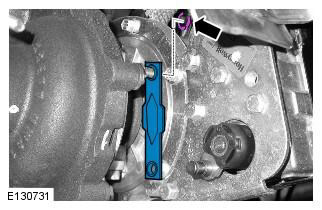

9. При необходимости используйте легкопроникающий спрей.
ПРЕДОСТЕРЕЖЕНИЕ: Не прилагайте излишнее усилие и не используйте рычаг для плечо кривошипа, так как это может деформировать плечо кривошипа или повредить механизм турбины.
![](https://www.lrman.ru/img/freel/1005.jpg)

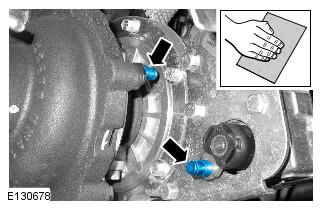

10. Нанесите легкопроникающую смазку на шпильки турбокомпрессора и привода. Очистите поверхности шпилек.
ПРИМЕЧАНИЕ: Для полировки и устранения коррозии может потребоваться очень тонкая влажная и сухая бумага.
![](https://www.lrman.ru/img/freel/1006.jpg)
Установка

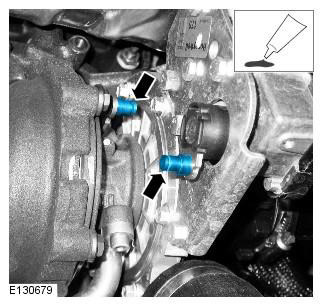

1. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на обе шпильки, обратив особое внимание на то, чтобы они были покрыты полностью.
![](https://www.lrman.ru/img/freel/1007.jpg)

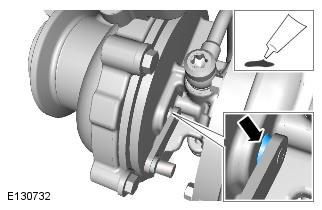

2. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на внутреннюю поверхность контакта втулки с турбокомпрессором.
![](https://www.lrman.ru/img/freel/1008.jpg)
3. Установите элементы, выполнив действия в последовательности, обратной порядку разборки.
ПРИМЕЧАНИЕ: Установите новые зажимы крепления.
ПРИМЕЧАНИЕ: С помощью подходящего инструмента проверните новые фиксаторы в пазах, чтобы проверить правильность установки.
ПРИМЕЧАНИЕ: Нанесите защитную смазку на шпильки привода и соединения привода.
