Обозначения болтов и гаек (Рендж Ровер 3)

Обозначения болтов

Большая часть гаек и болтов, применяемых в автомобиле New Range Rover, заменяются новыми после отворачивания или ослабления. Подробная информация приводится в соответствующих разделах данного Руководства.

ПРЕДОСТЕРЕЖЕНИЕ: Все резьбовые детали крепления задней подвески после отворачивания должны заменяться новыми.

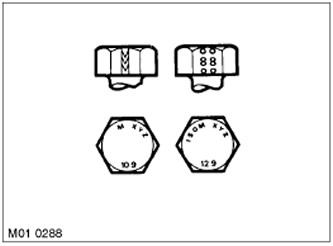

Все болты или винты с метрической резьбой согласно стандарту ISO, изготовленные из стали и наружным диаметром более 6 мм, имеют обозначение ISO M или M, выбитое клеймом на головке болта.

Помимо обозначения завода-изготовителя, головка болта также имеет обозначение индекса прочности, например: 8.8; 10.9; 12.9; 14.9. Некоторые болты имеют обозначение М и индекс прочности, выбитые на гранях шестигранника.

Болты, защищённые анаэробным герметиком

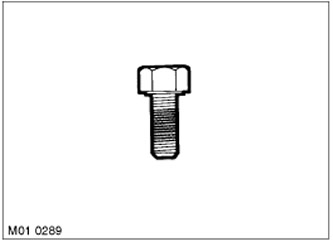

Анаэробный герметик наносится на резьбу болта или винта специальным способом во время изготовления. Эти болты можно отличить по цветной ленточке, которая продолжается все 360о вдоль окружности стержня болта. Анаэробный герметик активируется в процессе сборки узла, затем затвердевает в результате химических превращений. Это обеспечивает надёжную фиксацию болта от отворачивания.



За исключением особо оговорённых случаев, болты с анаэробным герметиком, не имеющие повреждений, могут использоваться повторно. Для этого проделайте следующие операции:

• Очистите тело болта и резьбовое отверстие от остатков анаэробного герметика.
• Очистите резьбу от масла.
• Намажьте резьбу рекомендованным герметиком.

Болт с анаэробным герметиком может быть заменён аналогичным болтом при условии, что при установке будет использован специальный анаэробный герметик.

Самоконтрящиеся болты

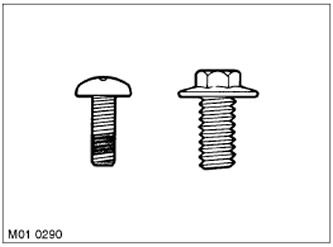

Самоконтрящиеся винты и болты (имеются в виду болты с нейлоновой вставкой) могут быть использованы повторно при условии, что ощущается увеличение сопротивления заворачиванию при начале завёртывания части болта со вставкой.

Самоконтрящиеся болты или винты имеют нейлоновую вставку, которая устанавливается в процессе изготовления болта. Эти болты можно обнаружить по цветной вставке, которая продолжается на половине длины окружности стержня болта.

Другим типом самоконтрящихся болтов являются болты с резьбой, которая немного не совпадает с резьбой ответного отверстия или гайки, в которую заворачивается болт.

НЕ используйте самоконтрящиеся болты повторно для сборки ответственных соединений (подшипники двигателя, болты крепления маховика). Самоконтрящийся болт, винт или гайку всегда заменяйте на аналогичные детали.



НЕ устанавливайте обычные крепёжные детали вместо предусмотренных конструкцией самоконтрящихся гаек, болтов или винтов.

Обозначение гаек

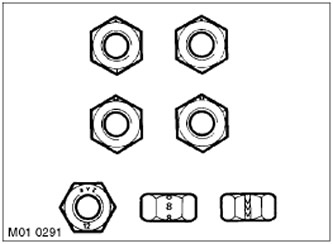

Гайки с метрической резьбой по стандарту ISO и имеющие индекс прочности 8, 12 или 14 обозначаются нанесением индекса на один из торцов гайки или на одну из граней шестигранника. Некоторые гайки, имеющие индекс прочности 4, 5 или 6, также имеют обозначение индекса прочности. Часть гаек может быть обозначена символом "М" на торце, который противоположен торцу с нанесённым индексом прочности. Этот символ обозначает метрическую резьбу.

Вместо указания индекса прочности иногда применяется так называемый "часовой" способ указания индекса прочности. На наружную фаску или торец гайки наносится метка, которая соответствует показаниям стрелок часов. Показания "часов" и являются обозначением индекса прочности.

Для обозначения 12 часовой отметки используется точка, а для обозначения хода часов (значения индекса прочности) используется засечка. Если индекс прочности более 12, то для обозначения 12 часовой отметки используется сдвоенная точка.

При затяжке "коронной" гайки, имеющей прорези для шплинта, никогда не ослабляйте гайку для совмещения отверстий под шплинт. Исключением является случай, когда это предусматривается инструкцией по регулировке. Если не удаётся совместить отверстия под шплинт, то попробуйте заменить шайбу или гайку или прошлифовать имеющуюся шайбу.



Если посредством гайки регулируется предварительный натяг подшипников, то затяжка гайки должна производится в соответствии с частной инструкцией.

Самоконтрящиеся гайки

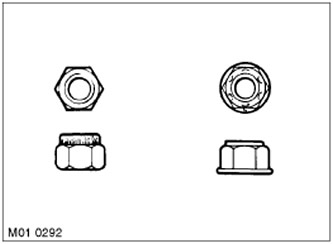

Самоконтрящиеся гайки (имеются в виду гайки с нейлоновой вставкой или гайки с повышенным трением резьбы) могут быть использованы повторно при условии, что ощущается увеличение сопротивления заворачиванию в момент начала заворачивания части гайки со вставкой.

При полном отворачивании самоконтрящихся гаек рекомендуется заменять их на новые, аналогичные по конструкции.
