Опис
Разводна кутија LT230T обезбеђује константан пренос обртног момента на четири погонска точка, има два степена преноса и механички блокирајући диференцијал. Пребацивање брзина и закључавање диференцијала врше се помоћу полуге која се налази испред главне ручице мењача. Неке верзије мењача имају блокаду брзина када је паљење искључено и додатни звучни сигнал упозорења.

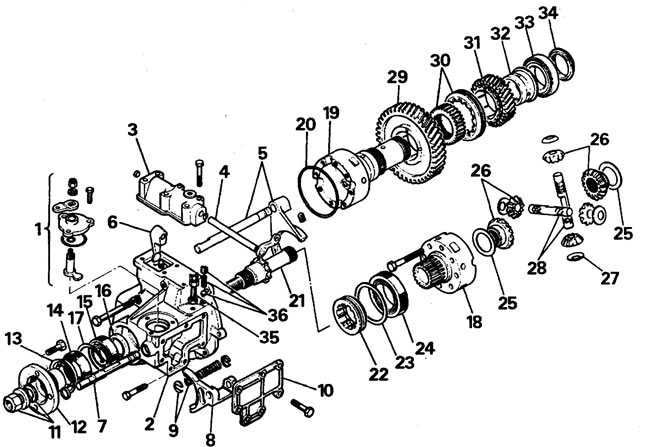

Диференцијал и излазно вратило
1 - Склоп мењача, 2 - Кућиште предњег излазног вратила, 3 - Склоп унакрсног вратила мењача, 4 - Вратило и полуга мењача, 5 - Виљушка и шипка, 6 - Клин, 7 - Вратило за закључавање, 8 - Виљушка за закључавање, 9 - Опруга и осигуравајуће подлошке, 10 - Поклопац, 11 - Навртка, подлошка и филцана заптивка, 12 - Предња прирубница, 13 - Блатник, 14 - Семеринг, 15 - Лежај, 16 - Одстојник, 17 - Осигуравајући прстен, 18 - Чаша диференцијала (напред), 19 - Чаша диференцијала (задња), 20 - Задржавајући прстен, 21 - Предње излазно вратило, 22 - Квачило за закључавање предњег вратила, 23 - Подлошка за подешавање, 24 - Лежај, 25 - Подлошка за подешавање потисне подлошке, 26 - сателити, 27 - потисна подлошка, 28 - осовине сателита, 29 - нижи степен преноса, 30 - чаура и главчина, 31 - виши степен преноса, 32 - чаура, 33 - лежај, 34 - навртка, 35 - прекидач индикаторске лампице за блокаду диференцијала/спуштање у нижи степен преноса, 36 - опруга и куглица држача браве.

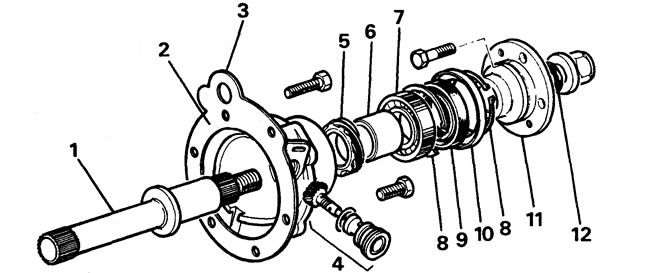

Задње излазно вратило
1 - задње излазно вратило, 2 - заптивка, 3 - кућиште погона брзиномера, 4 - вратило зупчаника погоњеног брзинометром, 5 - зупчаник погона брзиномера, 6 - одстојник, 7 - лежај, 8 - осигуравајући прстен, 9 - заптивка, 10 - дефлектор уља, 11 - прирубница, 12 - заптивна подлошка.
1 - кућиште разводне кутије, 2 - доњи поклопац, 3 - међувратило и заптивни прстен, 4 - семеринг, 5 - држач и вијак, 6 - навртка међувратила, 7 - лежај, 8 - зупчаник секундарног вратила, 9 - подлошка за подешавање, 10 - кућиште лежаја секундарног вратила, 11 - заптивка, 12 - поклопац, 13 - опруга и куглица задржавања високог опсега, 14 - зупчаници међувратила, 15 - лежајеви, 16 - деформабилна чаура, 17 - прстенови за задржавање.
[Погледајте извор на веб страници: LRMAN.ru]

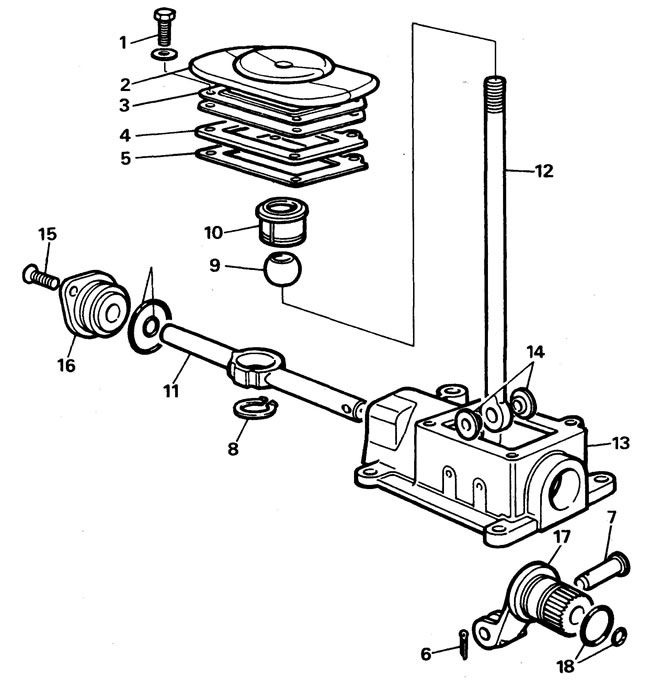

Прекидачки чвор
1 - завртањ поклопца (4 ком.), 2 - поклопац, 3 - вођица поклопца, 4 - поклопна плоча, 5 - заптивка, 6 - расцепка, 7 - прст, 8 - прстен за задржавање седишта, 9 - куглица полуге, 10 - седиште, 11 - попречно вратило, 12 - ручица мењача, 13 - кућиште, 14 - чауре, 15 - завртањ, 16 - чеп, 17 - виљушка мењача, 18 - заптивни прстенови.
