Уклањање и постављање разводне кутије (Дисцовери 1)

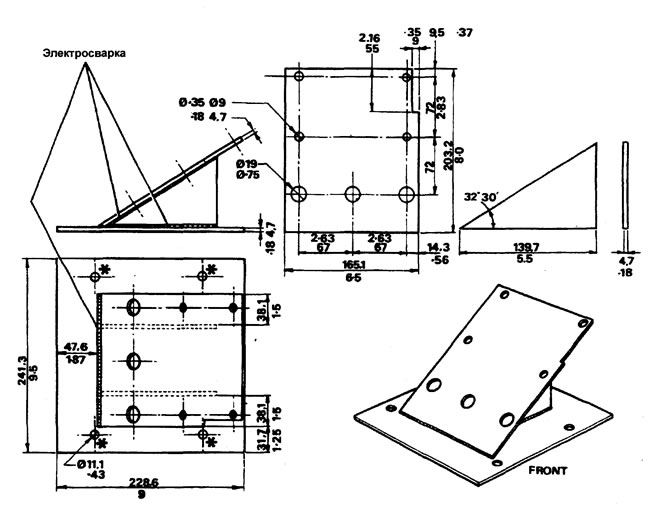

Приликом уклањања и постављања разводне кутије, користите држач LRT 99-010. Цртеж држача је приказан на слици.

Уклањање

1. Поставите аутомобил на лифт.

2. Искључите батерију.

3. Уклоните дифузор вентилатора.

4. Скините ручицу мењача и поклопац.

5. Подигните аутомобил.

6. Испустите уље из кутије. Замените чеп за одвод.

Детаљи се могу наћи на веб страници LRman.ru





7. Уклоните топлотни штитник издувне цеви.

8. Искључите конектор сензора кисеоника.

9. Уклоните неутрализатор издувних гасова.

10. Уклоните попречни носач оквира са дна кутије.

11. Уклоните топлотни штитник сајле брзиномера.



12. Искључите кабл брзиномера и причврстите га са стране.

13. Означите релативне положаје прирубница задњег вратила пропелера, одвојите вратило и окачите га са стране.

14. Исто важи и за предње вратило пропелера.

15. Отпустите завртње за монтажу носача вешања пригушивача и причврстите пригушивач са стране.

16. Причврстите држач LRT 99-010 за дизалицу.

17. Одврните четири централна вијка доњег поклопца кућишта мењача, померите држач према мењачу и причврстите мењач на држач.

18. Подесите положај дизалице да подржи тежину кутије.

19. Уклоните обртну шипку између разводне кутије и мењача.

20. Одврните причвршћиваче десног носача разводне кутије на раму.

21. Исто важи и за леву подршку. Отпустите носач сензора брзиномера.

22. Уклоните десни потпорни јастук.

23. Пажљиво спуштајте дизалицу док се бубањ ручне кочнице не одвоји од дна возила.

24. Отпустите навртку за подешавање сајле ручне кочнице.

25. Уклоните бубањ ручне кочнице.

26. Уклоните склоп кочнице са прирубнице задњег излазног вратила.

27. Искључите жице са сензора температуре уља и прекидача индикатора закључавања.

28. Одспојите цев за вентилацију картера мењача. Причврстите цев са стране.

29. Уклоните завртњи за закључавање шипке и одвојите шипку од полуге.

30. Померите ручицу мењача у нижи степен преноса.

31. Отпустите запорну навртку шипке мењача и извадите шипку из шарке.

32. Поставите привремени ослонац испод главног мењача.

33. Поставите дрвени блок између носача и кућишта мењача.





34. Одврните горње и доње вијке који причвршћују разводну кутију за мењач.

35. Уврните вођице 18Г1425 у кућиште главног мењача, одвојите разводну кутију од мењача и уклоните је.

Инсталација

36. Поставите ручицу мењача у положај "P". Укључите нижи степен преноса и блокаду диференцијала на разводној кутији.

37. Причврстите разводну кутију за држач.

38. Очистите спојне површине обе кутије. Проверите да ли су вођице на мењачу правилно постављене.

39. Поставите разводну кутију на вођице. Истовремено, уметните шипку мењача у шарку.

40. Одврните вођице. Затегните причвршћиваче разводне кутије на мењач.

41. Поново инсталирајте уклоњене делове.

42. Након одвајања држача, очистите навоје четири вијка доњег поклопца. Нанесите Loctite 290 на навоје и затегните вијке на 25 Nm.

43. Проверите рад ручне кочнице, подесите је ако је потребно.
