Ремінь приводу навісних агрегатів (Дискавері 1)

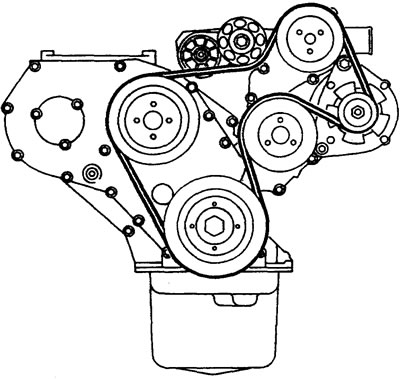

Начіпні агрегати наводяться одним полікліновим ременем. Компресор кондиціонера наводиться окремим ременем. Встановлюйте ремінь, як показано на малюнку.

Примітка: шківи водяного насоса / в'язкістової муфти повинні обертатися за годинниковою стрілкою.

Ремінь автоматично натягується за допомогою натягувача. Для скидання натягу потрібно повернути натягувач за годинниковою стрілкою. При експлуатації на дорогах з твердим покриттям ремінь замінюється через 160 000 км або 8 років, що настане раніше. За необхідності заміну ременя проводьте частіше, особливо при частому русі в умовах бездоріжжя або суміщенні міток на важелі натягувача і корпусі його пружини.

Заміна

1. Зніміть верхню частину вентилятора дифузора.

2. Поверніть натягувач за болт кріплення за годинниковою стрілкою.

3. Зніміть ремінь із натягувача.

4. Відпустіть натягувач.

5. Зніміть ремінь.

6. Якщо передбачається повторне встановлення старого ременя - позначте крейдою напрямок його обертання.

(Початкова стаття на веб-порталі LRman.ru)

7. Установка проводиться у зворотному порядку.

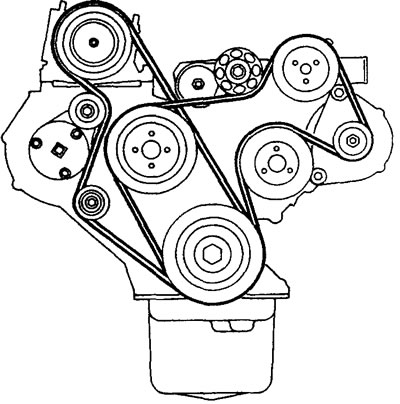

Заміна ременя приводу компресора кондиціонера

1. Зніміть ремінь приводу навісних агрегатів, див.

2. Зніміть захист компресора.

3. Ослабте болти кріплення натягувача.

4. Зніміть ремінь (якщо передбачається повторне встановлення старого ременя - позначте крейдою напрямок його обертання).



5. Надягніть ремінь.

6. Встановіть у квадрат натягувача динамометричний ключ, натягніть ремінь моментом 35 Н·м, затягніть болти натягувача.

7. Переверніть колінчастий вал на два оберти.

8. Перетягніть ремінь 35 Н·м. Затягніть болти натягувача моментом 25 Н·м.
