ЗАБЕЛЕЖКА: Всички размери са в милиметри (mm).
ЗАБЕЛЕЖКА: Размерите на отвора се показват от/до центъра на отвора във всички случаи. Размерите се определят от размерите на панела на тялото, а не от главите на болтовете или изпъкналите компоненти.

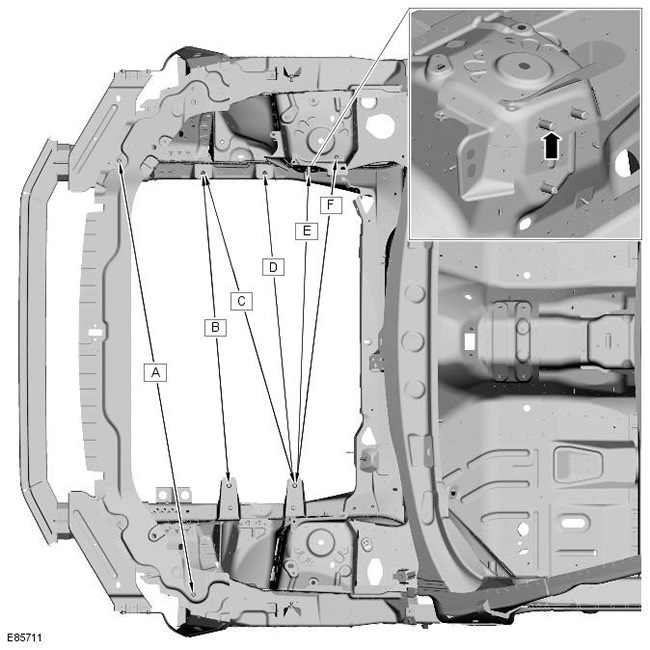

| Детайл | От | До | Размер | |
| A | Вътрешен отвор за монтаж на фар | Калник, преден монтаж | 1291,3 | |
| B | Предна шпилка, лява стойка на трансмисията | Преден монтажен отвор на дясна стойка на двигателя | 922 | |
| C | Задна шпилка, лява опора на скоростна кутия | Преден монтажен отвор на дясна стойка на двигателя | 957,5 | |
| D | Задна шпилка, лява опора на скоростна кутия | Среден монтажен отвор за дясна стойка на двигателя | 922,3 | |
| E | Задна шпилка, лява опора на скоростна кутия | Горна предна дясна шпилка за монтаж на двигателя | 924,8 | |
| F | Задна шпилка, лява опора на скоростна кутия | Отвор за монтаж на заден амортисьор | 1025,4 |
| Детайл | От | До | Размер |
| A | Отвор за монтаж на заден амортисьор | Ъглова точка на покрива | 1597,25 |
| B | Монтаж за заден десен калник | Монтаж за заден ляв калник | 1583,9 |
| C | Отвор за закрепване на заден десен амортисьор | Отвор за закрепване на заден ляв амортисьор | 1136 |
| D | Среден монтаж на дясно крило | Среден монтаж на лявото крило | 1558,9 |
| E | Горен вътрешен отвор за монтаж на десен фар | Горен вътрешен отвор за монтаж на ляв фар | 1061,5 |

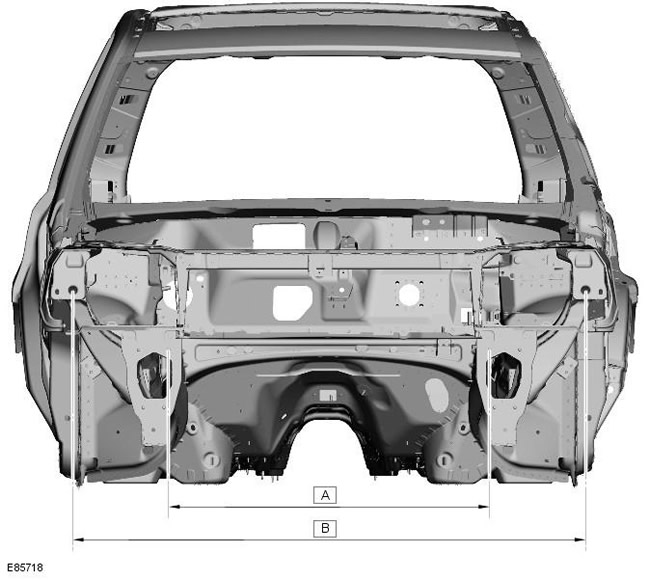

| Детайл | От | До | Размер |
| A | Горен вътрешен отвор за монтиране на бронята от дясната страна | Горен вътрешен отвор за монтиране на броня от лявата страна | 960 |
| B | Гнездо за инструменти в десния удължителен панел | Гнездо за инструменти в левия удължителен панел | 1533,7 |
