Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
2. Свалете предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
3. Освободете 4-те гъвкави скоби, закрепващи маркуча на пералнята към тялото, и преместете маркуча настрани.
4. Разкачете съединителя на клаксона.

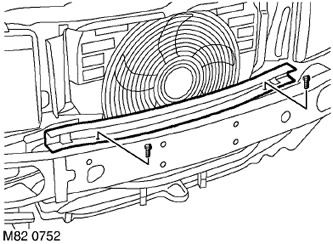

5. Отстранете двата винта, закрепващи облицовката на гредата на бронята, и отстранете облицовката от гредата на бронята.

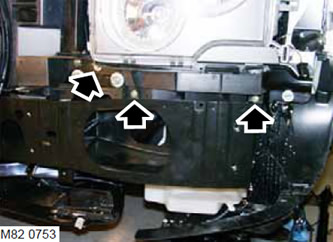

6. Отстранете 3-те винта, закрепващи лявата опора на бронята. Повторете операцията за дясната опора и я отстранете.

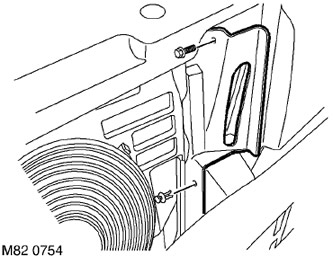

7. Развийте винта и отстранете скобата, закрепваща левия въздушен дефлектор, повторете операцията за десния дефлектор. Отстранете дефлекторите.

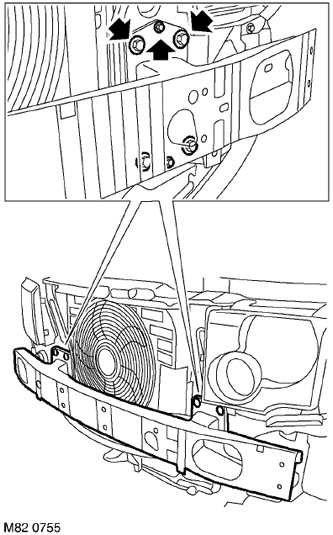

8. Отстранете 8-те гайки и 4-те винта, закрепващи гредата на бронята. Отрежете 2 пластмасови скоби и, освобождавайки кабелния сноп на двигателя, отстранете гредата на бронята.
ЗАБЕЛЕЖКА: Ако разглобяването е извършено само за осигуряване на достъп до други системни компоненти, не трябва да се извършва допълнително разглобяване.

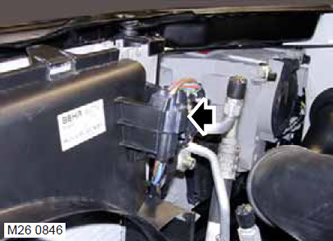

9. Изключете конектора от конектора на двигателя на вентилатора на кондензатора.

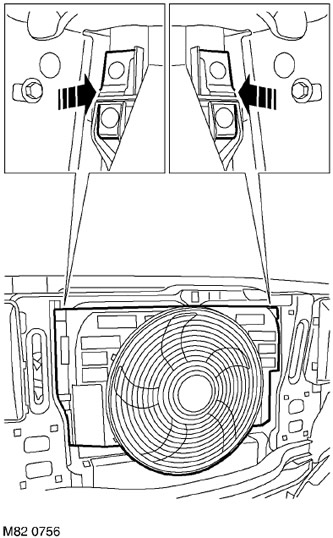

10. Натиснете пружинните скоби и отстранете капака на вентилатора на кондензатора.

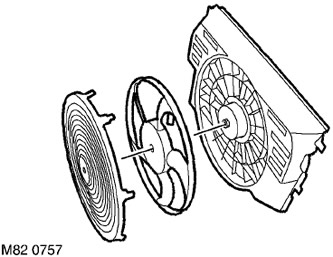

11. Натиснете 7-те пружинни скоби, закрепващи решетката на вентилатора, и отстранете решетката от капака на вентилатора.
12. Докато държите модула на вентилатора, развийте гайката обратно на часовниковата стрелка и извадете вентилатора от вала на двигателя.
13. Отделете кабела на двигателя от капака на вентилатора на кондензатора.

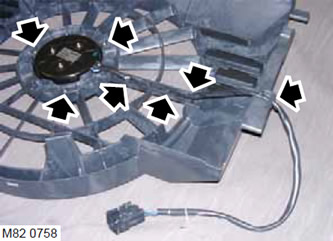

14. Отстранете 3-те винта Torx, закрепващи двигателя на вентилатора към капака, и отстранете двигателя.
Оригиналният източник на статията е уебсайтът: www.LRman.ru
Сглобяване
1. Поставете модула на вентилатора с електрическия мотор върху решетката на вентилатора, поставете винтовете и ги затегнете с въртящ момент от 5 Nm.
2. Закрепете кабела на двигателя на вентилатора към скобите на решетката на вентилатора.
3. Монтирайте вентилатора върху вала на двигателя, като се уверите, че ребрата са подравнени. Докато държите вентилатора, завъртете централната монтажна гайка на вентилатора по посока на часовниковата стрелка.
4. Поставете отново решетката на вентилатора и затегнете скобите.
5. Поставете отново капака на вентилатора на кондензатора и щракнете скобите на място.
6. Прикрепете блока към двигателя на вентилатора.
7. Монтирайте гредата на бронята върху тялото, затегнете винтовете и гайките и затегнете винтовете с въртящ момент от 10 Nm, а гайките с въртящ момент от 45 Nm.
8. Закрепете кабелите с гъвкави скоби.
9. Инсталирайте и закрепете монтажните скоби на бронята и затегнете винтовете с въртящ момент от 3 Nm, монтирайте скобите.
10. Монтирайте и закрепете въздушните дефлектори на вентилатора.
11. Инсталирайте и закрепете удължителя на гредата на бронята.
12. Свържете съединителните блокове за аудио сигнал.
13. Поставете маркуча на шайбата върху гредата на бронята и го закрепете с нови скоби.
14. Поставете отново предната броня.
ВЪНШНИ ЧАСТИ, РЕМОНТ, Монтаж предна броня.
15. Свържете отрицателния полюс на акумулатора.
