Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
2. Отстранете кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
3. Изпразнете климатичната система и съберете хладилния агент.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
4. Свалете жабката.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, ЖАБКА.
5. Отбележете позицията на монтаж и разкачете 8-те конектора от кутията с предпазители.

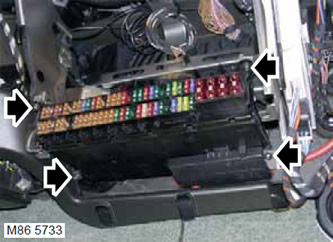

6. Развийте 4-те винта Torx, закрепващи кутията с предпазители, и я преместете настрани.

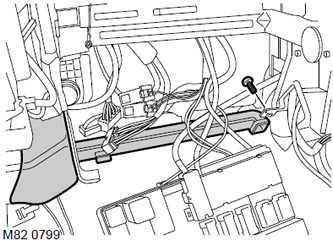

7. Отстранете винта, закрепващ подовия канал към скобата. Отстранете въздуховода.

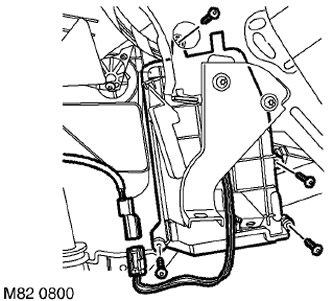

8. Освободете кабела на сензора на изпарителя от капака на модула TXV.
9. Отстранете 4-те винта Torx, закрепващи капака на модула TXV, и го преместете настрани.

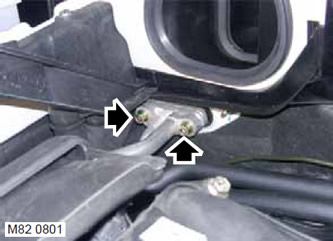

10. Отстранете 2-те шестограмни винта, закрепващи тръбите на климатика към преградата, разкачете тръбите, отстранете и изхвърлете О-пръстените.

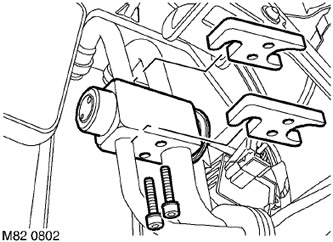

11. Отстранете 2-те шестограмни винта, закрепващи тръбите на A/C към TXV модула, разкачете тръбите, отстранете и изхвърлете О-пръстените.
12. Отстранете TXV модула.
13. Затворете отворите на всички връзки с тапи.
Сглобяване
1. Почистете свързващите повърхности и местата на уплътнението на изпарителя, TXV модула и тръбопровода на климатика.
2. Смажете новите О-пръстени с чисто специално масло и ги монтирайте на линиите на изпарителя.
3. Монтирайте модула TXV върху тръбите на климатика, монтирайте скобите, затегнете закрепващите винтове и ги затегнете с въртящ момент от 6 Nm.
4. Поставете тръбите на климатика върху преградата, затегнете закрепващите винтове и ги затегнете с въртящ момент от 6 Nm.
5. Инсталирайте и закрепете капака на модула TXV.
6. Поставете и закрепете долния нагревателен канал.
7. Закрепете кабела на сензора на изпарителя.
8. Инсталирайте кутията с предпазители и я закрепете с винтове.
9. Свържете конекторите към конекторите на блока с предпазители.
10. Инсталирайте жабката.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, ЖАБКА.
11. Заредете климатичната система.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
12. Поставете отново кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
13. Свържете отрицателния полюс на акумулатора.
