Демонтаж
1. Отстранете модула на нагревателя, вентилатора и климатика (HEVAC).
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Монтаж на нагревателя/Управление на отоплението, вентилацията и климатизацията (HEVAC) - Демонтиране за по-лесен достъп и монтаж.
2. Обърнете HEVAC модула с главата надолу.
3. Отстранете 2-та винта Torx, закрепващи лявото коляно на въздуховода към модула HEVAC. Отстранете коляното на въздуховода.

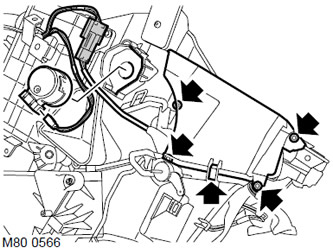

4. Отстранете 4-те винта Torx и фиксатора на пружината от дясното коляно на въздуховода на нагревателя. Отстранете коляното на въздуховода.
5. Изключете блока от конектора на сензора на изпарителя, освободете кабела и извадете сензора на изпарителя.
6. Разкачете съединителния блок и отстранете електрическия мотор на вентилатора, подаващ въздух към задната част на купето.

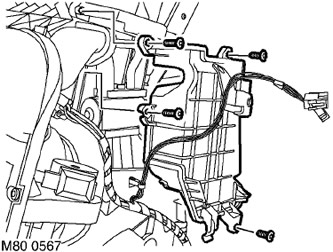

7. Отстранете 4-те Torx винта, закрепващи капака на модула TXV, и го преместете настрани.

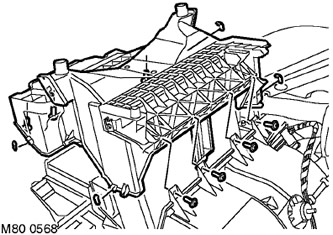

8. Отстранете 7-те винта Torx и 3-те пружинни скоби от долния контролен панел на модула HEVAC.
9. Освободете двата ключалки и отстранете контролния панел.

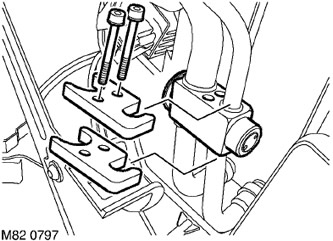

10. Отстранете 2-те шестостенни винта, закрепващи тръбите на климатика към модула TXV, освободете скобите, разкачете тръбите, отстранете и изхвърлете О-пръстените.
11. Отстранете TXV модула.
12. Отстранете модула на изпарителя.
Сглобяване
1. Почистете свързващите повърхности и местата на уплътнението на изпарителя, TXV модула и тръбопровода на климатика.
2. Смажете новите О-пръстени с чисто специално масло и ги монтирайте на линиите на изпарителя.
3. Инсталирайте отново модула на изпарителя.
[Оригинална статия на уеб портала lrman.ru]
4. Монтирайте модула TXV върху тръбите на климатика, монтирайте скобите, затегнете закрепващите винтове и ги затегнете с въртящ момент от 6 Nm.
5. Инсталирайте и закрепете контролния панел.
6. Инсталирайте и закрепете капака на модула TXV.
7. Монтирайте електрическия мотор на нагревателния блок, свържете съединителния блок.
8. Внимателно монтирайте сензора на изпарителя и закрепете втулката.
9. Прикрепете съединителния блок към сензора и закрепете кабела.
10. Инсталирайте дясното коляно на нагревателния канал върху модула HEVAC и го закрепете с фиксатора и винтовете.
11. Инсталирайте лявото коляно на нагревателния канал към модула HEVAC и го закрепете с винтове.
12. Инсталирайте модула HEVAC в контролния панел.
