Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Повдигнете предната част на автомобила.
ПРЕДУПРЕЖДЕНИЕ: Не работете под превозно средство, което е повдигнато само на крик или повдигач. Винаги инсталирайте предпазни опори.
2. Откачете отрицателния полюс на акумулатора.
3. Изпразнете климатичната система и съберете хладилния агент.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
ЗАБЕЛЕЖКА: Климатикът трябва да се смени, ако се случи следното: Има мръсотия в климатичната система (компресор задръстен). Херметичността на системата е нарушена и хладилният агент навлиза в атмосферата. Ремонтът остави климатичната система отворена повече от 24 часа.
4. Отстранете маркуча за всмукване на въздух на турбокомпресора.
СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Входен въздуховод на турбокомпресор.
5. Свалете съединителя на вискозен вентилатор.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Виско съединител на вентилатора.
6. Свалете задвижващия ремък на компресора.
КЛИМАТИЧНА СИСТЕМА, РЕМОНТ, Ремък на компресор - двигател Td6.
7. Отстранете винта с вътрешен шестостен, закрепващ рамото на ролката към пружинния обтегач, и отстранете модула на рамото.

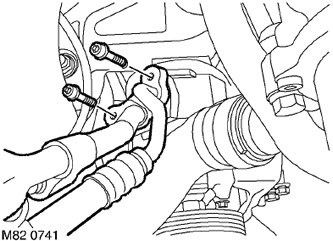

8. Отстранете 2-та винта, закрепващи тръбите на климатика към компресора. Изключете линиите от компресора.
ВНИМАНИЕ: Винаги запушвайте фитингите и отворите, за да предпазите системата от замърсяване.
9. Отстранете и изхвърлете О-пръстените от A/C линиите.

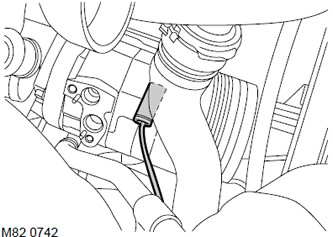

10. Отстранете винта, закрепващ скобата на маркуча на междинния охладител за зареден въздух (междинен охладител) към компресора и преместете скобата настрани.
11. Изключете съединителния блок от компресора.

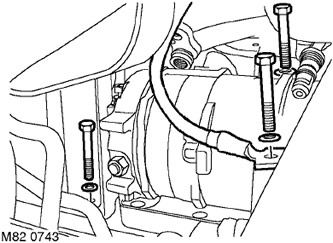

12. Развийте винта, закрепващ клемата на заземяващия кабел на компресора, и преместете кабела настрани.
13. Отстранете винта, закрепващ задната част на компресора към опората, освободете компресора от монтажните щифтове и го свалете.
Оригиналният текст можете да намерите на (LRman.ru)
Сглобяване
1. Ако се монтира нов компресор, определеното количество хладилен агент трябва да се източи от него.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с климатичната система.
2. Уверете се, че свързващите повърхности на тръбите на климатика и фланеца на компресора са чисти.
3. Почистете свързващите повърхности на компресора и скобата.
4. Уверете се, че задният винт е вкаран в отвора на корпуса на компресора, монтирайте компресора върху фиксиращите щифтове и затегнете винта на ръка.
5. Затегнете винта и закрепете скобата на междинния охладител на въздуха за зареждане (междинен охладител) на компресора.
6. Затегнете винта и закрепете заземителния кабел на компресора.
7. Постепенно и равномерно затегнете монтажните винтове на компресора до въртящ момент от 25 Nm.
8. Смажете новите О-пръстени с чисто специално масло и ги монтирайте на линиите на изпарителя.
9. Свържете тръбопроводите на климатика към компресора, затегнете закрепващите винтове и ги затегнете с въртящ момент от 22 Nm.
10. Свържете блока към съединителя на компресора.
11. Инсталирайте модула на рамото на обтегача и затегнете шестостенния винт до 10 Nm.
12. Инсталирайте задвижващия ремък на компресора.
КЛИМАТИЧНА СИСТЕМА, РЕМОНТ, Ремък на компресор - двигател Td6.
13. Монтирайте съединителя на вискозен вентилатор.
ОХЛАДИТЕЛНА СИСТЕМА: Td6, РЕМОНТ, Виско съединител на вентилатора.
14. Монтирайте маркуча за всмукване на въздух на турбокомпресора.
СИСТЕМА ЗА УПРАВЛЕНИЕ НА ДВИГАТЕЛЯ Td6:, РЕМОНТ, Входен въздуховод на турбокомпресор.
15. Заредете климатичната система.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
16. Свържете отрицателния полюс на акумулатора.
17. Отстранете опорите и спуснете автомобила.
