Съдържание: Демонтаж ⇩ Сглобяване ⇩
Преди да изключите акумулатора, се уверете, че са изпълнени всички изисквания и условия, съдържащи се в раздела за изключване на акумулатора.
ОБЩА ИНФОРМАЦИЯ, Предпазни мерки при работа с електрическо оборудване.
Демонтаж
1. Откачете отрицателния полюс на акумулатора.
2. Отстранете кутията за всмукване на въздух.
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
3. Изпразнете климатичната система и съберете хладилния агент.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
4. Отстранете долния панел от страната на водача.
5. Отстранете долния корпус.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Долен капак за табло.
6. Развийте винта, закрепващ подовия въздуховод и отстранете въздуховода.
7. Освободете кабела на сензора на изпарителя от капака на модула TXV.
8. Отстранете 4-те винта Torx, закрепващи капака на модула TXV, и го преместете настрани.

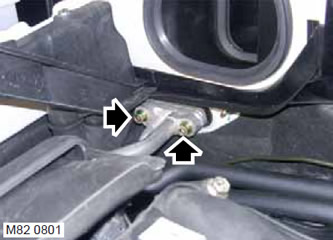

9. Отстранете 2-те шестостенни винта, закрепващи тръбите на климатика към преградата, разкачете тръбите, отстранете и изхвърлете О-пръстените.

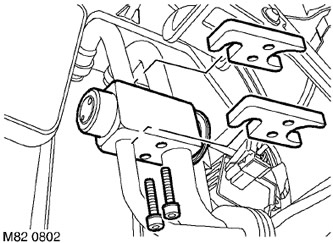

10. Отстранете 2-те шестограмни винта, закрепващи тръбите на A/C към TXV модула, разкачете тръбите, отстранете и изхвърлете О-пръстените.
11. Отстранете TXV модула.
12. Затворете отворите на всички връзки с тапи.
Сглобяване
1. Почистете свързващите повърхности и местата на уплътнението на изпарителя, TXV модула и тръбопровода на климатика.
2. Смажете новите О-пръстени с чисто специално масло и ги монтирайте на линиите на изпарителя.
3. Монтирайте модула TXV върху тръбите на климатика, монтирайте скобите, затегнете закрепващите винтове и ги затегнете с въртящ момент от 6 Nm.
4. Поставете тръбите на климатика върху преградата, затегнете закрепващите винтове и ги затегнете с въртящ момент от 6 Nm.
5. Инсталирайте и закрепете капака на модула TXV.
6. Закрепете кабела на сензора на изпарителя.
7. Поставете и закрепете долния нагревателен канал.
8. Поставете отново долния корпус.
АВТОМОБИЛНИ ИНТЕРИОРНИ ЧАСТИ, РЕМОНТ, Долен капак за табло.
9. Инсталирайте отново долния панел от страната на водача.
10. Заредете климатичната система.
КЛИМАТИЧНА СИСТЕМА, ИЗПАЗВАНЕ НА КЛИМАТИКА, ВЪЗСТАНОВЯВАНЕ И ЗАРЕЖДАНЕ НА ХЛАДИЛЕН ФРЕОН, Източване на климатика - възстановяване и зареждане на хладилен агент.
11. Поставете отново кутията за всмукване на въздух.
Източникът на статията се намира на уебсайта lrman.ru
ОТОПЛЕНИЕ И ВЕНТИЛАЦИЯ, РЕМОНТНИ ДЕЯТЕЛЬНОСТИ, Въздуховод.
12. Свържете отрицателния полюс на акумулатора.
