Стекло окна передней двери (Дискавери 3)

Специальный инструмент

Рукоятка открытия стекла двери 501-114

Снятие

ПРИМЕЧАНИЕ: Стекло двери необходимо опустить приблизительно на одну треть.

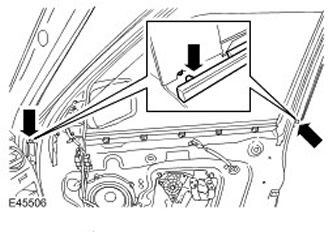

1. Аккуратно снимите наружное уплотнение стекла.

• Выверните 2 винта.
• Извлеките оба конца уплотнения из рамы двери.

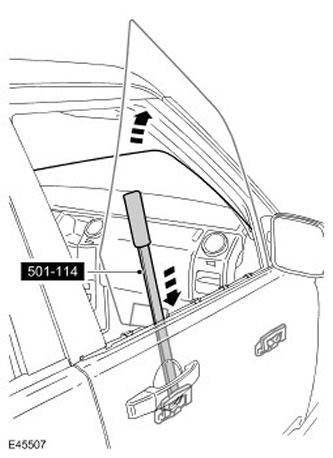

2. Снимите стекло окна передней двери.

• С помощью специального инструмента освободите 2 зажима и поднимите стекло со стеклоподъемника.
• Наклоните стекло вперед и выньте его из двери.

3.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

[Исходная статья на веб-портале: www.LRman.ru]

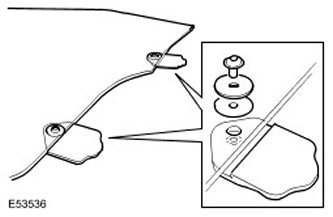

Снимите 2 зажима стекла двери.

• Выверните 2 болта с головкой Torx.
• Снимите 2 распорные втулки.
• Снимите 2 плоские шайбы.
• Запомните, в каком положении установлены детали.

Установка

1. Установите 2 зажима стекла двери.

• Установите распорные втулки.
• Установите 2 плоские шайбы.
• Затяните винты с головкой Torx (момент затяжки 8 Нм).

2. Установите стекло окна передней двери. Вставьте стекло в обе направляющие и введите в зацепление зажимы.

3. Установите наружное уплотнение стекла. Затяните винты.
