Стекло окна задней боковой части кузова (Дискавери 3)

Снятие

ВНИМАНИЕ: При демонтаже наружных деталей всегда защищайте лакокрасочное покрытие и стекло от повреждений.

ВНИМАНИЕ: При демонтаже стекла всегда защищайте от повреждений детали внутренней отделки.

ВНИМАНИЕ: Положите стекло на подставку с войлочным покрытием. Не ставьте стекло на ребро, поскольку это может привести к повреждениям кромки, которые впоследствии развиваются в трещины.

ПРИМЕЧАНИЕ: Потребуется следующее оборудование:

• Проволока для резки с рукоятками
• Прямой нож
• Нож стекольщика
• Набор для замены стекла
• Пистолет для нанесения герметика
• Присоски
• Стол или подставка для стекла с войлочным покрытием

1. Снимите верхнюю панель отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)

2. Снимите панель отделки стекла заднего окна-форточки. Освободите 3 зажима.

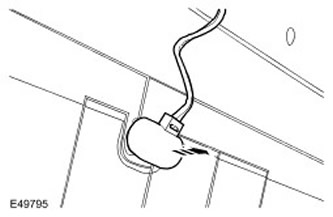

3. Отсоедините разъем провода антенны разнесенного приема от стекла заднего окна-форточки.



4.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно используйте защитные очки.

ВНИМАНИЕ: При обрезании герметика будьте осторожны, чтобы не повредить модуль подушки безопасности занавесочного типа.

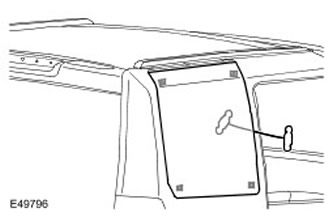

С посторонней помощью снимите заднее окно-форточку.

• Ножом стекольщика или проволокой для резки осторожно срежьте герметик.
• Установите присоски.
• Снимите 4 распорные втулки, запомнив, в каком положении они были установлены.

Установка

1. Осторожно удалите герметик с кузова, чтобы образовалась гладкая поверхность.

2. На чистую поверхность металла нанесите травильную грунтовку.

3. На травильную грунтовку нанесите грунтовку.

4. На поверхность герметика заднего окна-форточки нанесите стекольную грунтовку и дайте ей застыть.

5. На старый герметик заднего окна-форточки нанесите активирующий состав и дайте ему застыть.

6. Установите насадку с отверстием на картридж с герметиком, снимите крышку, вытряхните твердые частицы и установите картридж на пистолет для нанесения герметика.

Отрегулируйте насадку таким образом, чтобы получить полоску герметика с прямоугольным треугольником в сечении, имеющим основание 8 мм и высоту 12 мм.

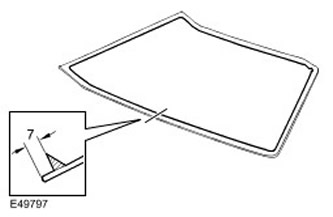

7. Нанесите на заднее окно-форточку непрерывную полоску герметика, как показано на рисунке.





8. С посторонней помощью установите и выровняйте заднее окно-форточку.

• Установите распорные втулки на одинаковом расстоянии, как показано на рисунке.
• Слегка прижмите стекло окна к герметику.

9. Проверьте герметичность соединения, при необходимости нанесите дополнительный герметик. Если для проверки используется вода, не проводите проверку, пока герметик не застынет. Направьте струю воды на стекло и проверьте, нет ли утечек. Отметьте местоположение утечки. Просушите стекло и герметик, затем нанесите дополнительное количество герметика.

10. Присоедините разъем провода антенны разнесенного приема к стеклу заднего окна-форточки. Очистите контактные поверхности деталей.

11. Установите панель отделки стекла заднего окна-форточки. Введите в зацепление зажимы.

12. Установите верхнюю панель отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)
