Модуль подушки безопасности водителя (Дискавери 3)

Специальный инструмент

Устройство для демонтажа модуля подушки безопасности водителя 501-106

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Прежде чем приступить к выполнению любых работ с системой SRS, необходимо внимательно прочитать соответствующую информацию.

ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ с системой SRS всегда отсоединяйте оба провода от аккумуляторной батареи. В первую очередь отсоедините кабель "массы". Никогда не подсоединяйте аккумуляторную батарею с нарушением полярности.

Исходная статья на веб-портале (www.lrman.ru)

ПРИМЕЧАНИЕ: Если требуется замена компонентов системы SRS, то необходимо записать штриховой код новой детали.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Обезопасьте систему SRS. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

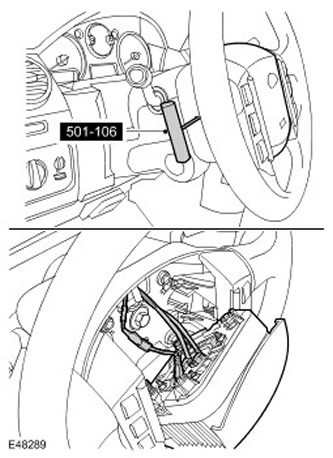

3. Снимите модуль подушки безопасности водителя.

• С помощью специального инструмента освободите зажим.
• Повторите описанную выше процедуру с другой стороны.
• Отсоедините провод "массы".
• Освободите зажимы и отсоедините 2 электрических разъема.

Установка

1.

ПРЕДОСТЕРЕЖЕНИЕ: Устройства системы SRS имеют уникальные электрические разъемы. ЗАПРЕЩАЕТСЯ прилагать усилие при соединении разъемов или пытаться соединять неподходящие разъемы.

Установите модуль подушки безопасности водителя.

• Подсоедините провод "массы".
• Подсоедините электрические разъемы.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Об установке модуля подушки безопасности водителя свидетельствуют два щелчка: каждая из двух пружин производит по одному щелчку. Края модуля должны располагаться заподлицо с рулевым колесом.

Установите модуль подушки безопасности водителя.

• Выровняйте модуль относительно рулевого колеса.
• Убедитесь. что находящиеся за модулем провода не защемлены.
• Выровняйте установочные штифты и пружины.
