Обивка спинки переднего сидения (Дискавери 3)

Снятие

1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

2. Снимите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)

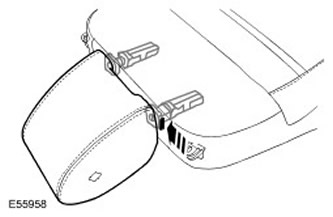

3. Снимите боковую облицовку подушки переднего сиденья.

• Выверните 2 винта.
• Освободите 3 зажима.

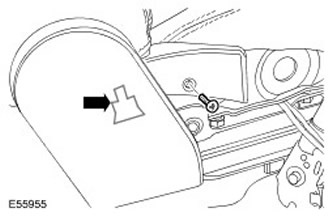

4. Снимите крышку шарнира спинки сиденья.

• Выверните 2 винта.
• Освободите зажим.

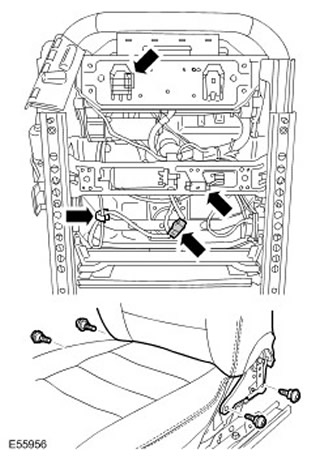

5. Снимите спинку переднего сиденья в сборе.

• Освободите крепежные зажимы и отсоедините 3 электрических разъема.
• Выверните 4 болта с головкой Torx.

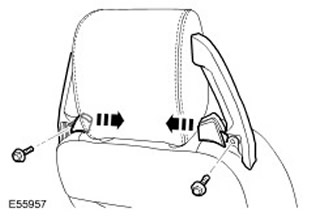

6. Снимите ручки переднего сиденья.

• Снимите крышки болтов.
• Выверните 2 болта.

Статья скопирована с веб-сайта www.LRman.ru

7.

ПРИМЕЧАНИЕ: Фиксатор подголовника сиденья расположен под крышкой спинки сиденья.

Снимите подголовник переднего сиденья. Снимите фиксатор подголовника переднего сиденья.

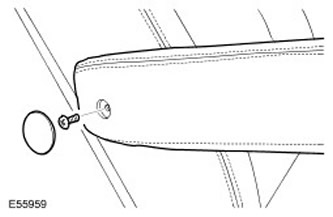

8. Снимите подлокотник переднего сиденья.

• Снимите крышку болта.
• Выверните болт с головкой Torx.

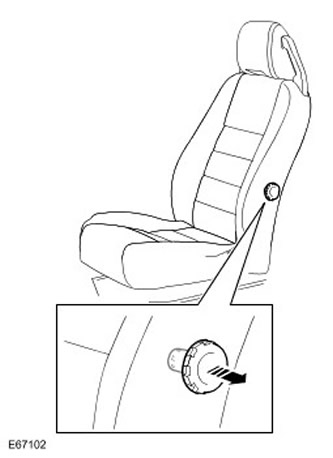

9. Снимите регулятор поясничной части спинки переднего сиденья. Потяните резким движением, чтобы освободить регулятор от механизма.

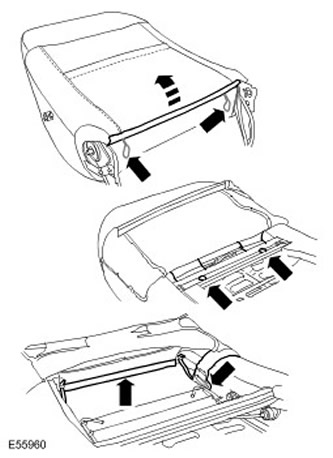

10. Освободите крышку спинки переднего сиденья.

• Освободите 5 хомутов.
• Снимите натяжные ленты.

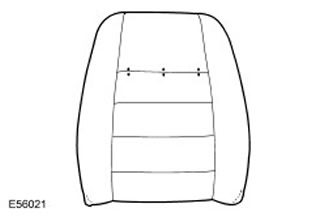

11. Снимите обивку спинки переднего сиденья. Снимите 3 гнутых кольца.

Установка

1. Установите крышку спинки переднего сиденья.

• Установите гнутые кольца.
• Установите зажимы.
• Присоедините натяжные ленты.

2. Установите регулятор поясничной части спинки переднего сиденья. Резким движением вставьте регулятор в механизм.



3. Установите подлокотник переднего сиденья.

• Затяните болт с головкой Torx (момент затяжки 10 Нм).
• Установите крышку болта.

4. Установите подголовник переднего сиденья.

5. Установите ручки переднего сиденья.

• Затяните болты (момент затяжки 25 Нм).
• Установите крышки болтов.

6. Установите спинку переднего сиденья в сборе.

• Затяните болты с головкой Torx (момент затяжки 25 Нм).
• Подсоедините и зафиксируйте электрические разъемы.

7. Установите крышку шарнира спинки сиденья.

• Затяните винты.
• Установите зажим.

8. Установите боковую облицовку подушки переднего сиденья.

• Установите и закрепите зажимы.
• Вверните винты.

9. Установите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)
