Электродвигатель регулировки высоты переднего сиденья (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Электродвигатель регулировки высоты переднего сиденья поставляется в составе рамного узла переднего сиденья.

1. Снимите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)

2. Снимите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

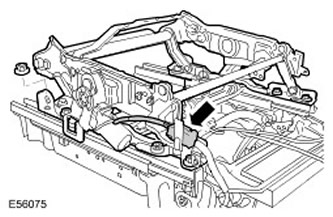

3. Снимите спинку переднего сиденья в сборе.

• Освободите и отсоедините 2 электрических разъема.
• Выверните 4 болта с головкой Torx.

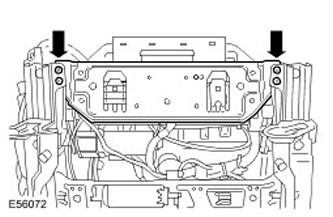

4. Снимите кронштейн электрического разъема переднего сиденья. Выверните 4 винта.

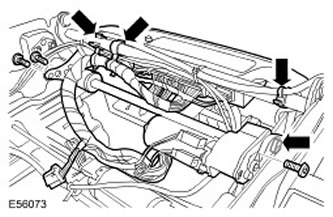

5. Снимите электродвигатель регулировки наклона переднего сиденья.

• Освободите 3 зажима жгута электропроводки.
• Выверните 4 болта с головкой Torx.

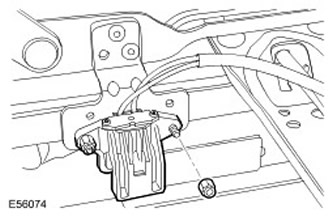

6. Снимите датчик положения переднего сиденья. Отверните 2 гайки.



7. Снимите электродвигатель регулировки высоты переднего сиденья.

• Отсоедините электрический разъем.
• Отверните 8 гаек.

Установка

1. Установите электродвигатель регулировки высоты переднего сиденья.

• Затяните гайки (момент затяжки 25 Нм).
• Подсоедините электрический разъем.

2. Установите датчик положения переднего сиденья. Затяните гайки (момент затяжки 4 Нм).

3. Установите электродвигатель регулировки наклона переднего сиденья.

• Затяните болты с головкой Torx (с моментом 10 Нм).
• Подсоедините жгут электропроводки.

4. Установите кронштейн электрического разъема переднего сиденья. Затяните винты.

5. Установите спинку переднего сиденья в сборе.

• Затяните болты с головкой Torx (момент затяжки 25 Нм).
• Подсоедините и зафиксируйте электрические разъемы.

6. Установите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

7. Установите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)
