Усиление стойки A (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена усиления передней стойки кузова вместе с наружной панелью передней стойки кузова.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите наружную панель средней стойки кузова. Для получения дополнительной информации обратитесь к Наружная панель стойки 'А'

3. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)

4.

Наименование пункта	Описание
A	Линия разреза проходит на расстоянии 80 мм (3,149 дюйма) от края усиления передней стойки кузова.
1	Стыковой сварной шов.
2	30 точечных сварных швов.
3	17 точечных сварных швов.

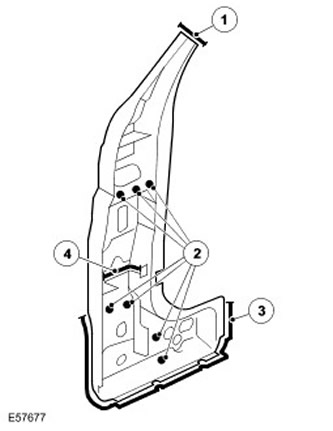

5.

Наименование пункта	Описание
1	Стыковой сварной шов.
2	7 пробочных сварных швов.
3	16 пробочных сварных швов.
4	Шумоизоляция.

6. Дополнительная информация:

• Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
• Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
• Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка

1. Монтаж выполнять в обратной к демонтажу последовательности.
