Шаровой шарнир верхнего рычага (Дискавери 3)

Специальный инструмент

Съемник шаровых шарниров 204-516/3 (LRT 64-026/3)

Съемник шаровых шарниров 204-530-2

Приспособление для установки шаровых шарниров 204-530-3

Приспособление для установки шаровых шарниров 204-530-1

Снятие

ПРИМЕЧАНИЕ: Данная процедура описывает снятие и установку шарового шарнира верхнего рычага.

1. Снимите верхний рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (60.35.01)

2. Снимите пылеэащитное уплотнение. Снимите держатель уплотнения. Снимите стопорное кольцо.

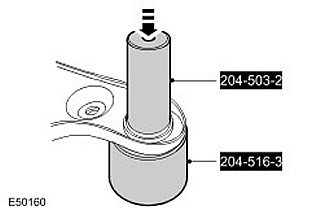

3. Снимите шаровой шарнир с помощью специальных инструментов.

Установка

1.

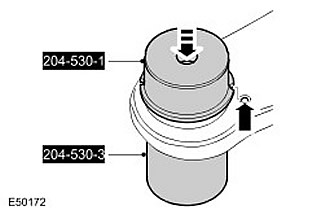

ВНИМАНИЕ: Убедитесь, что установочные метки совмещены.

Установите шаровой шарнир с помощью специальных инструментов.



2.

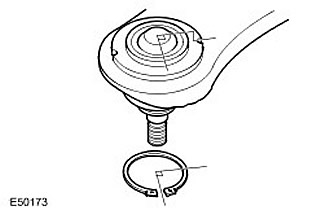

ВНИМАНИЕ: Разрез стопорного кольца должен быть повернут по отношению к установочным меткам на 90 градусов.

Установите стопорное кольцо.



3. Установите верхний рычаг. Для получения дополнительной информации обратитесь к Верхний рычаг (60.35.01)
