Снятие и установка педали акселератора (Дискавери 3)

Снятие

1. Снимите декоративную панель со стороны водителя.

• Освободите зажим.
• Выверните два винта.
• Рассоедините электрический разъем.

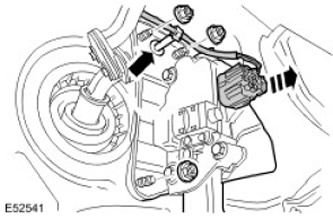

2. Снимите узел педали акселератора.

• Освободите жгут электропроводки.
• Отверните три гайки.
• Рассоедините электрический разъем.

3.

ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите кронштейн педали акселератора. Отверните 3 гайки и выверните болты.



[Статья скопирована с веб-сайта: LRman.ru]

Установка

1. Присоедините кронштейн педали акселератора. Затяните гайки и болты (момент затяжки 10 Нм).

2.

ПРИМЕЧАНИЕ: Убедитесь, что электрический разъем надежно закреплен.

Установите узел педали акселератора.

• Состыкуйте электрический разъем.
• Затяните гайки (момент затяжки 25 Нм).
• Закрепите жгут электропроводки.

3. Установите декоративную панель.

• Состыкуйте электрический разъем.
• Зафиксируйте зажим.
• Затяните винты.

4. Выполните инициализацию новой педали акселератора при помощи Т4.
