Измерение давления в системе охлаждения 2.7L (Дискавери 3)

ПРИМЕЧАНИЕ: Следующая процедура позволяет проверить под давлением состояние системы охлаждения и наличие в ней протечек. На 1-ом этапе уплотнение крышки расширительного бачка и крышка расширительного бачка проверяются на наличие протечек. На 2-м этапе проверяется вся система охлаждения.

ПРИМЕЧАНИЕ: Будет необходимо использовать набор для проверки системы охлаждения с каталожным номером LR-218, который доступен в рамках программы поставки оборудования.

1. Проверьте шланги охлаждающей жидкости на наличие трещин и деформации и надежность затяжки соединений.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Так как утечка пара или охлаждающей жидкости может привести к ожогам, прежде чем приступать к выполнению этой процедуры, дайте системе охлаждения автомобиля остыть.

Отсоедините выпускной шланг расширительного бачка. Освободите зажим.

3. Установите Т-образный переходник (входит в набор для проверки системы охлаждения) между расширительным бачком и выпускным шлангом. Закрепите его двумя зажимами.

Оригинал статьи находится на www.LRman.ru

4. Установите нагнетательный насос охлаждающей жидкости в сборе. Подсоедините Т-образный переходник.



5. Создайте давление в системе охлаждения.

• Медленно поднимите давление в системе охлаждения до 1,0 бар (100 кПа).
• Убедитесь, что через 30 с давление превышает 0,9 бар (90 кПа).
• Во время проверки падения давления определите, нет ли шипения от крышки расширительного бачка.

6.

ПРИМЕЧАНИЕ: Если обнаружена протечка крышки расширительного бачка, замените крышку.

Сбросьте давление в системе охлаждения.

• Отсоедините Т-образный переходник.
• Подсоедините выпускной шланг расширительного бачка.
• Закрепите зажим.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Так как утечка пара или охлаждающей жидкости может привести к ожогам, прежде чем приступать выполнению этой процедуры, дайте системе охлаждения автомобиля остыть.

Снимите крышку расширительного бачка.

8.

ПРИМЕЧАНИЕ: Этот переходник входит в набор для проверки системы охлаждения.

Установите переходник K83 на расширительный бачок.

• Очистите контактные поверхности деталей.
• Смажьте уплотнение.

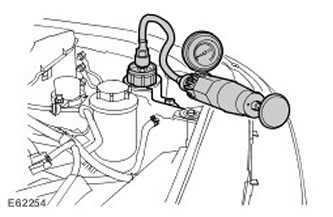

9. Установите нагнетательный насос охлаждающей жидкости в сборе.

• Медленно поднимите давление в системе охлаждения до 1,5 бар (150 кПа) и через 5 минут проверьте его. Небольшое уменьшение давления около 0.15 бар (15 кПа) в первую минуту является нормальным, так как воздух в расширительном бачке остывает.
• Продолжение падения давления ниже начального допуска указывает на протечку охлаждающей жидкости.

10. Снизьте давление в системе и снимите нагнетательный насос и манометр. Установите крышку расширительного бачка.
