Модуль свечей накаливания (Дискавери 3)

Снятие

ПРИМЕЧАНИЕ: Блок свечей подогрева является составной частью блока управления двигателем и не подлежит обслуживания в качестве отдельной детали.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите блок управления системой полного привода (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

3.

ПРИМЕЧАНИЕ: Показан автомобиль с правосторонним расположением рулевого колеса, на автомобиле с левосторонним расположением рулевого колеса выполняется в обратном порядке.

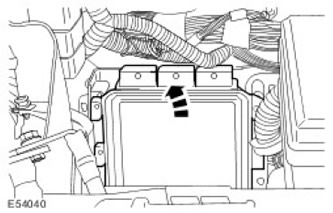

Расстыкуйте 3 электрических разъема блока свечей подогрева в указанном порядке. Для удобства доступа отведите в сторону 3 электрических разъема жгута проводки двигателя.

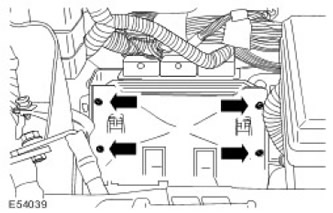

4. Снимите крепежную пластину блока свечей подогрева. Выверните 4 крепежных болта.

(Публикация скопирована с веб-ресурса: www.LRman.ru)



5. Снимите блок свечей подогрева. Снимите верхнюю крышку блока свечей подогрева.

Установка

1. Установите блок свечей подогрева. Установите верхнюю крышку блока свечей подогрева.

2. Установите крепежную пластину блока свечей подогрева. Вверните 4 крепежных болта.

3. Состыкуйте 3 электрических разъема блока свечей подогрева.

4. Установите блок управления системой полного привода (4WD). Для получения дополнительной информации обратитесь к Модуль управления приводом на четыре колеса (4WD) (41.30.01)

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.

6. Подключите Т4 для калибровки нового блока ЕСМ.
