Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите клапанную крышку головки цилиндров.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
3. Для облегчения сборки пометьте расположение трубопровода системы рециркуляции отработавших газов (EGR) и охладителя.

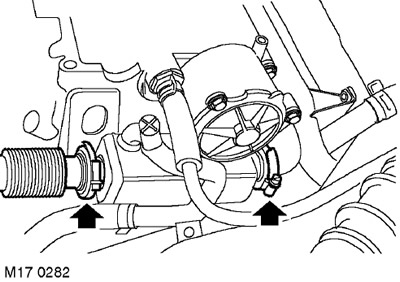

4. Ослабьте хомуты крепления трубок системы EGR к охладителю и отодвиньте хомуты в сторону.
5. Снимите трубку, охладитель и клапан системы EGR.

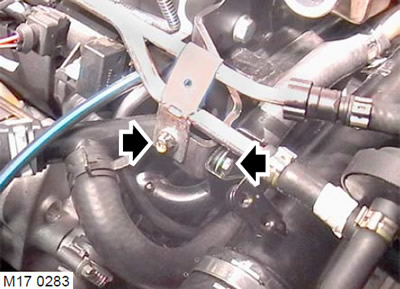

6. Отверните болт крепления топливной рампы к опорному кронштейну.
7. Отверните болт крепления трубопровода промежуточного охладителя к опорному кронштейну.
8. Снимите нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

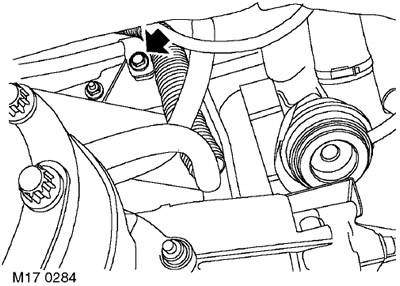

9. Отверните болт крепления выпускного трубопровода турбокомпрессора к верхнему коллектору системы охлаждения.
10. Отверните 2 болта крепления опорного кронштейна трубопровода к подъемному кронштейну двигателя. Снимите опорный кронштейн.
11. Ослабьте хомут и снимите вакуумный шланг.

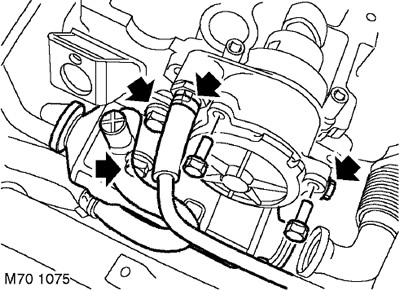

12. Выверните и выбросьте 2 болта крепления вакуумного насоса.
13. Отврените 3 болта крепления охладителя системы EGR к головке блока и подъемному кронштейну.
14. Отодвиньте охладитель системы EGR в сторону, чтобы обеспечить доступ к вакуумному насосу.

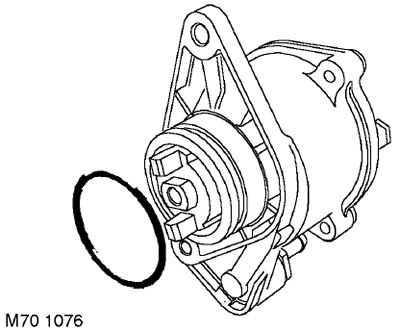

15. Снимите вакуумный насос и выбросьте уплотнительное кольцо.
Установка
1. Очистите вакуумный насос и сопрягаемые поверхности от грязи.
2. Установите на вакуумный насос новое уплотнительное кольцо. Установите вакуумный насос и затяните новые болты с моментом 22 Нм.
3. Установите охладитель системы EGR на место, заверните болты и затяните их с моментом 25 Нм.
4. Установите опорный кронштейн трубопровода на подъемный кронштейн двигателя, заверните болты и затяните их с моментом 25 Нм.
5. Подсоедините вакуумный шланг и затяните хомут его крепления.
6. Заверните болт крепления выпускного трубопровода турбокомпрессора к коллектору системы охлаждения и затяните его с моментом 25 Нм.
7. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
8. Заверните болт крепления трубопровода промежуточного охладителя к опорному кронштейну и затяните его с моментом 10 Нм.
9. Заверните болт крепления топливной рампы к опорному кронштейну и затяните его с моментом 10 Нм.
10. Подсоедините трубку системы EGR к охладителю, наденьте хомут, но не затягивайте его до конца, пока не установите клапанную крышку.
11. Наденьте хомут крепления трубки системы EGR и затяните винт.
12. Установите клапанную крышку головки блока цилиндров.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка клапанной крышки.
13. Присоедините "отрицательную" клемму аккумуляторной батареи.
