Карданный вал в сборе (Фрилендер 1)

Демонтаж

1. Поднимите автомобиль на четырёхстоечном подъемнике.

2. Приподнимите по одному колесу каждого моста, при необходимости, для того чтобы их вращением получить доступ к креплениям карданного вала.

ВНИМАНИЕ: При работе с карданными валами:

• Карданный вал и вязкостная муфта должны сниматься только в сборе. Демонтаж вязкостных муфт может привести к их повреждению.
• Не отворачивайте болты крепления опорных подшипников вязкостной муфты от кузова, не отвернув предварительно карданные валы от дифференциала и раздаточной коробки. Вес средней секции будет растягивать вязкостную муфту в разные стороны, что приведёт к неустранимому повреждению.
• Не допускайте изгиба вязкостной муфты. Это вызовет поломку внутренних роликовых подшипников, увеличение зазора и отказ вязкостной муфты.

3. Для облегчения последующей сборки нанесите метки взаимного положения на фланцы карданного вала.

4. Отверните 6 болтов и гаек со стяжными шайбами, которые крепят вязкостную муфту к фланцу раздаточной коробки.

5. Потянув за корпус вязкостной муфты, отведите её от фланца раздаточной коробки. При необходимости, наденьте на корпус вязкостной муфты клеммный хомут и отведите муфту от фланца раздаточной коробки, упираясь рычагом в хомут. Подоприте переднюю часть карданного вала.

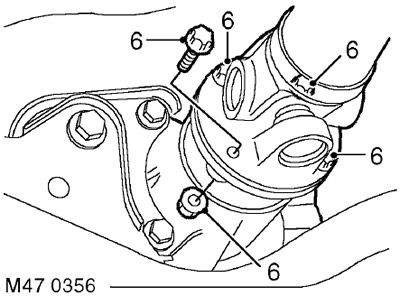

6. Отверните 4 гайки с болтами крепления карданного вала к фланцу заднего моста, отведите карданный вал от фланца заднего моста и подоприте его.

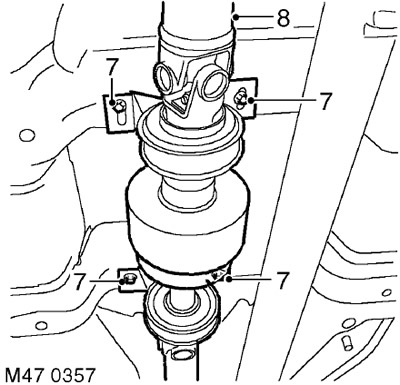

7. Отверните 4 болта крепления опорных подшипников вязкостной муфты.

ВНИМАНИЕ: Необходимо, чтобы вес муфты и карданного вала был воспринят подпорками.

8. С помощью напарника снимите карданный вал в сборе.

Установка

1. Очистите фланцы карданного вала и ответные привалочные поверхности.

2. С помощью напарника установите карданный вал в сборе на место, подперев его переднюю и заднюю части.

3. Вверните болты крепления опорных подшипников вязкостной муфты, но на этом этапе не затягивайте их.

4. Установите карданный вал на задний мост и совместите метки взаимного положения.



5. Установите болты с гайками крепления заднего фланца карданного вала и затяните их моментом 65 Нм.

Исходник статьи расположен на сайте (www.LRman.ru)

6. Установите карданный вал на фланец раздаточной коробки и совместите метки взаимного положения.

7. Установите болты с гайками крепления переднего фланца карданного вала к раздаточной коробке и затяните их моментом 40 Нм.

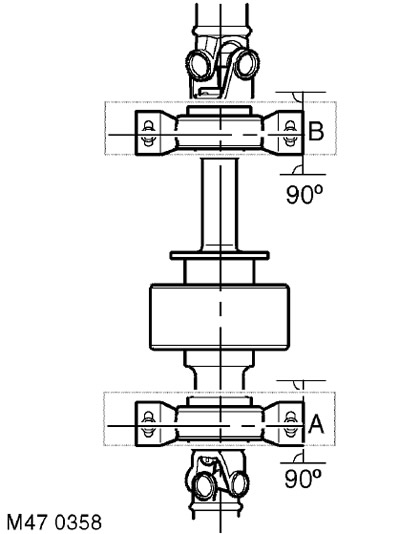

8. Установите опорные подшипники под углом 90 градусов к оси, как показано в точках 'A' и 'B', затяните болты заднего подшипника, и затем - переднего. Момент затяжки 28 Нм.

9. Опустите колёса.

10. Опустите автомобиль.
