Топливный фильтр (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие фильтра

1. Отсоедините "массовый" провод аккумуляторной батареи.



2. Отсоедините разъём от датчика давления топлива.

3. Возьмите кусок чистой ветоши и положите его в моторном отсеке под топливный фильтр так, чтобы он смог впитать пролитое во время отсоединения трубопроводов топливо.

4. Отверните болт Torx и отсоедините защёлку, крепящие датчик давления топлива к корпусу топливного фильтра, выньте датчик из корпуса.

ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением каких-либо элементом системы убедитесь в том, что места, непосредственно примыкающие к отсоединяемым элементам, очищены от грязи. Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

5. О-образное уплотнительное кольцо датчика давления топлива при повторной сборке всегда заменяйте новым.



6. Запомните расположение топливных шлангов, ослабьте хомуты их крепления и отсоедините оба топливных шланга от корпуса топливного фильтра.

ПРЕДУПРЕЖДЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.

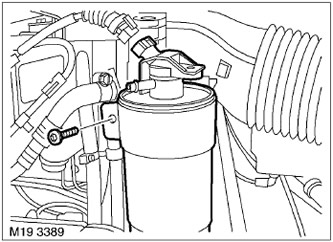

7. Отверните болт крепления корпуса топливного фильтра к кронштейну крепления.

8. Снимите топливный фильтр.

Установка фильтра

1. Протрите место установки топливного фильтра.

2. Установите топливный фильтр на кронштейн крепления и затяните болт крепления моментом 6 Н·м (4,4 фунт·футов).

3. Правильно подсоедините топливные шланги к корпусу топливного фильтра и затяните их хомутами.

4. Установите в проточку датчика давления топлива новое О-образное уплотнительное кольцо, вставьте датчик в корпус топливного фильтра, зафиксируйте датчик скобой и затяните болт крепления Torx моментом 6 Н·м (4,4 фунт·футов).

5. Подсоедините разъём к датчику давления топлива.

6. Подсоедините "массовый" провод аккумуляторной батареи.
