Замена теплопередающего элемента охладителя топлива (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Снятие

1. Отсоедините "массовый" провод аккумуляторной батареи.

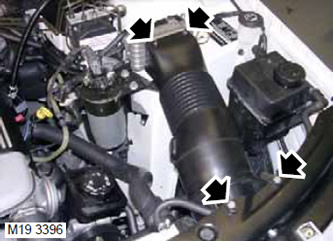

2. Отверните 2 болта, крепящие воздуховод охладителя топлива к кронштейну крепления замка капота.

3. Отверните 2 болта, крепящие воздуховод охладителя топлива к охладителю топлива.

4. Снимите воздуховод охладителя топлива с автомобиля.

5. Возьмите кусок чистой ветоши и так положите его в моторном отсеке, чтобы он смог впитать пролитое во время отсоединения трубопроводов топливо.

ПРЕДУПРЕЖДЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. В помещении, в котором производится удаление топлива из топливного бака, должен иметься огнетушитель (пенный, углекислотный, газовый или порошковый).

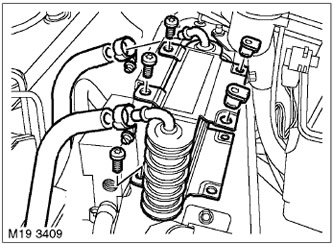

6. Ослабьте 2 хомута, крепящие топливные шланги к охладителю топлива.

ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением каких-либо элементом системы убедитесь в том, что места, непосредственно примыкающие к отсоединяемым элементам, очищены от грязи. Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

7. Отсоедините топливные шланги от охладителя.

8. Отверните 3 болта Torx, крепящие охладитель топлива к кузову, и снимите охладитель.

ПРИМЕЧАНИЕ: Если снятие охладителя производится только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

9. Выньте из корпуса охладителя топлива 2 резьбовых пистона.

Установка

1. Вставьте в корпус охладителя топлива 2 резьбовых пистона.

2. Установите охладитель топлива на кронштейн и затяните болты крепления моментом 10 Н·м (7 фунт·футов).

3. Убедитесь в чистоте поверхности штуцеров, подсоедините к ним топливные шланги и затяните хомуты крепления.

4. Установите на место воздуховод и закрепите его на корпусе охладителя с помощью болтов.

5. Закрепите воздуховод охладителя топлива на кронштейне крепления замка капота с помощью болтов.Затягивайте болты моментом 3 Н·м (2,2 фунт·футов).

6. Подсоедините "массовый" провод аккумуляторной батареи.
