Проверка давления в линии низкого давления (Рендж Ровер 3)

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

Выполнение процедуры

1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Возьмите кусок чистой ветоши и так положите его в моторном отсеке, чтобы он смог впитать пролитое во время отсоединения трубопроводов топливо.



3. Ослабьте хомут на отводящем шланге топливного фильтра и снимите соответствующий топливный шланг.

ПРЕДОСТЕРЕЖЕНИЕ: Перед тем, как отсоединять какую-либо из частей топливной системы, тщательно очистите прилегающее пространство от грязи, пыли и отложений чтобы предотвратить попадание в систему посторонних частиц.

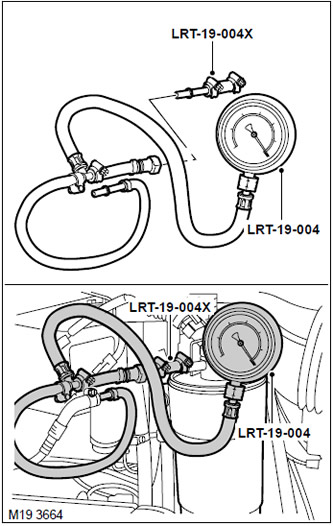

4. Вставьте штуцер приспособления LRT-19-004 в отводящий шланг топливного фильтра и закрепите хомутом.



5. Вставьте штуцер в разъёмное соединение, наденьте на штуцер короткий шланг и закрепите его хомутом.

6. Наденьте короткий шланг на штуцер топливного фильтра и закрепите хомутом.

(Ознакомьтесь с источником на сайте: «LRman.ru»)

7. Убедитесь в надёжном соединении топливных шлангов и укройте место расположения топливного фильтра ветошью.

8. Подсоедините "массовый" провод аккумуляторной батареи.

9. Вставьте ключ в замок зажигания и поверните его в положение II.

10. Удержавая ключ в положении II, запишите показания манометра. Если давление ниже установленного значения (3,5 бара ±0,1 бар, при напряжении аккумуляторной батареи 11,5 вольт ±0,1 вольт, при 200°C ±50°C), то замените дополнительный топливный насос.

11. Выключите зажигание и выньте ключ из замка.

12. Отсоедините "массовый" провод аккумуляторной батареи.

13. Возьмите кусок чистой ветоши и так положите его в моторном отсеке, чтобы он смог впитать пролитое во время отсоединения трубопроводов топливо.

14. Когда стрелка манометра подойдёт к нулю шкалы, вы можете отсоединить приспособление от топливной системы.

15. Наденьте отводящий шланг на штуцер топливного фильтра и закрепите хомутом.

16. Подсоедините "массовый" провод аккумуляторной батареи.

17. Заведите двигатель, убедитесь в отсутствии утечек с топливного фильтра и шлангов.

18. Заглушите двигатель.

19. Отсоедите штуцер с коротким шлангом от приспособления LRT-19-004.
