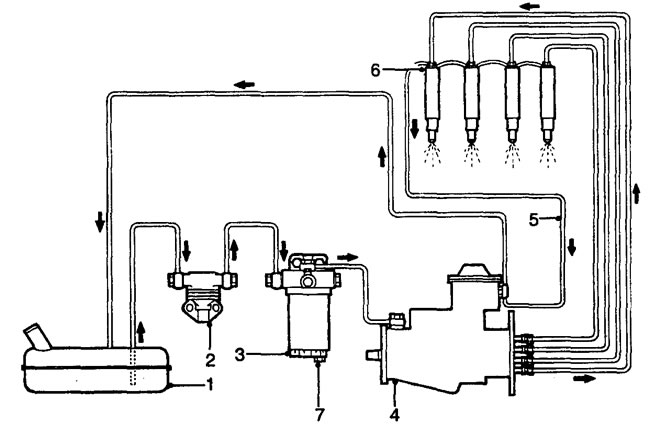

Схема паливної системи
1 - паливний бак, 2 - механічний насос, що підкачує, 3 - паливний фільтр, 4 - ТНВД Bosch VE, 5 - дренаж, 6 - форсунки, 7 - зливна пробка фільтра.

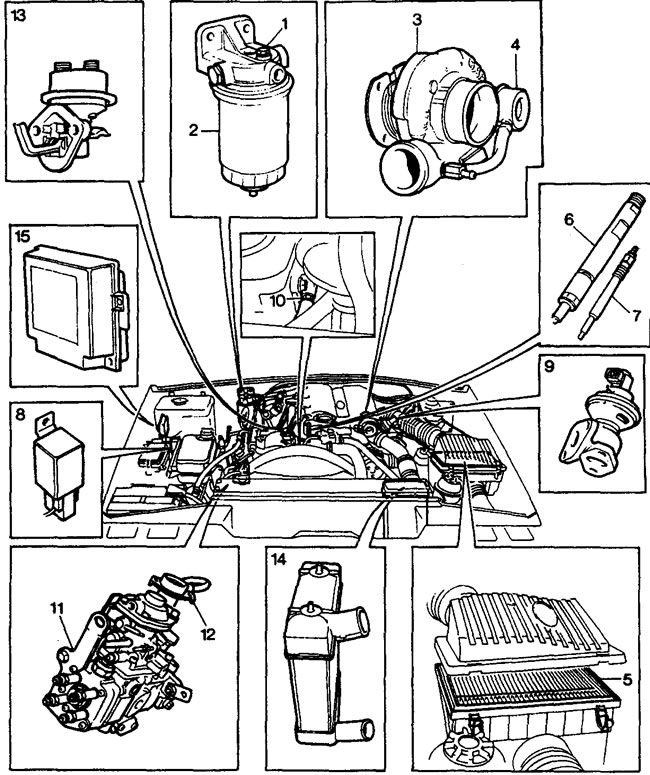

Розташування компонентів системи
1 - дренажний гвинт паливного фільтра, 2 - паливний фільтр, 3 - турбокомпресор, 4 - перепускний клапан, 5 - повітряний фільтр, 6 - форсунка, 7 - свічка розжарювання, 8 - реле свічок розжарювання, 9 - клапан і датчик підйому клапана системи рециркуляції (системи рециркуляції), 11 - ТНВД, 12 - датчик положення важеля ТНВД, 13 - насос, що підкачує, 14 - охолоджувач наддувного повітря, 15 - блок управління системою рециркуляції.
