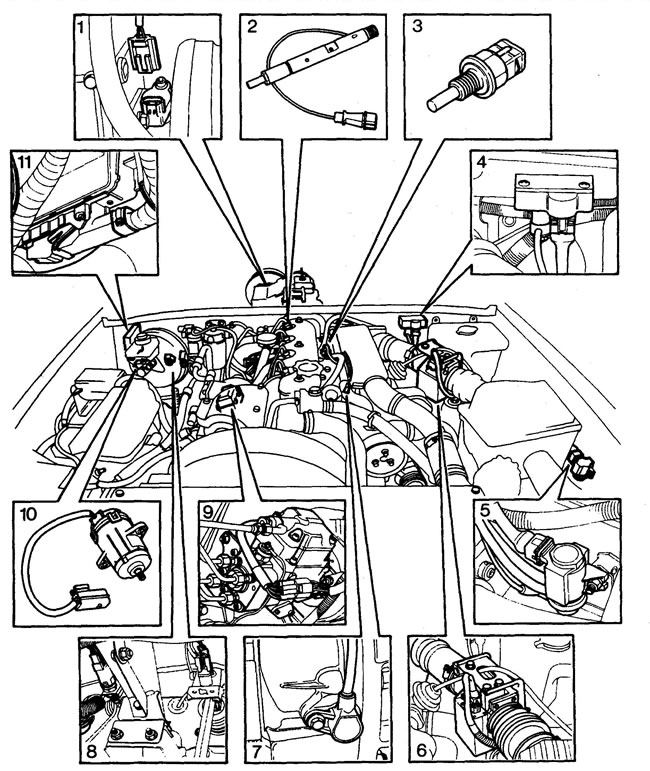

Розташування компонентів системи електронного керування
1 - датчик швидкості автомобіля, 2 - датчик підйому голки (4-а форсунка), 3 - датчик температури охолоджуючої рідини, 4 - датчик тиску наддуву, 5 - електропневматичний модулятор, 6 - датчик витрати повітря, 7 - датчик частоти обертання, 8 - вимикачі гальма/зчеплення, 9 - ТНВД, 10 - датчик положення важеля ТНВД (електронна педаль), 11 - блок керування двигуном.

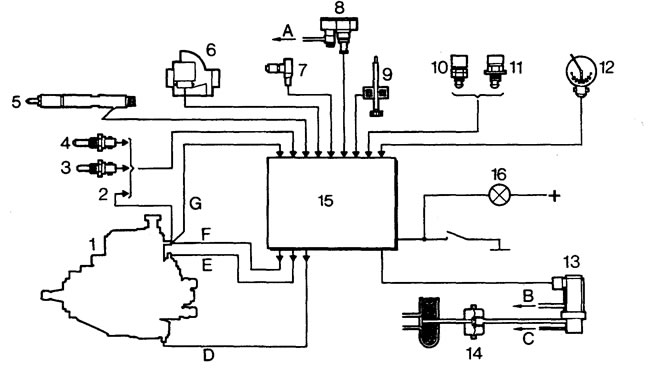

Схема паливної системи з електронним керуванням
(Оригінал статті можна знайти тут: www.lrman.ru)
1 - ТНВД; 2 - датчик температури палива; 3 - датчик температури повітря; 4 - датчик температури охолоджуючої рідини; 5 - датчик підйому голки (4-а форсунка), 6 - датчик витрати повітря, 7 - датчик частоти обертання, 8 - датчик тиску наддуву, 9 - датчик швидкості автомобіля, 10 - вимикач педалі зчеплення, 11 - вимикач педалі гальма, 12 - датчик положення важеля ТНВД, 13 - електро-пневматичний модулятор, 14 - клапан рециркуляції блоку діагностики, А - до турбокомпресора, В - до повітряного ресивера, С - до трійника підсилювача гальм, Д - тягове реле зміни випередження упорскування, Е - клапан відсікання палива, F - живильний провід приводу дозатора, G - керуюча проставка.
