Принципы работы ассистента парковки (Фрилендер 2)


Главная > Freelander > Фрилендер 2 > Электрооборудование > Помощь при парковке > Принципы работы ассистента парковки

         0
Когда модуль системы помощи при парковке активирует систему, чтобы указать, что система работает, светодиод выключателя включается и исходит одиночный звуковой сигнал от передних и задних динамиков. Модуль системы помощи при парковке обрабатывает сигналы, полученные от датчиков, чтобы определить, имеется ли какой-либо предмет в пределах радиуса действия датчиков.

В комбинированном режиме датчики выдают серию ультразвуковых импульсов и после этого переходят в режим приема отраженного от препятствия звука в пределах радиуса действия. Принятые отраженные сигналы усиливаются и в самом датчике преобразуются из аналоговой формы в цифровую. Цифровой сигнал проходит к модулю системы помощи при парковке и сравнивается с запрограммированными данными, находящимися в EEPROM модуля. Модуль управления получает эти данные от датчика по линии передачи сигнала и вычисляет расстояние до препятствия по промежутку времени между облучением препятствия и приемом отраженного сигнала. Продолжительность импульса определяется модулем, который с помощью датчика контролирует частоту выходного импульса.

В режиме приемника датчик принимает импульсы, излучаемые соседними датчиками. Модуль управления использует эту информацию для точного определения положения и расстояния до препятствия.

Если никакие препятствия не обнаружены, дополнительные сигналы предупреждения отсутствуют. Если обнаружено препятствие, из соответствующих передних или задних динамиков исходят повторные звуковые сигналы. Интервал подачи сигналов уменьшается по мере уменьшения расстояния между препятствием и автомобилем. На расстоянии приблизительно 250 мм звуковой сигнал становится непрерывным.


Если после первичного обнаружения препятствия расстояние между ним и автомобилем не уменьшается, характер звучания предупреждающего сигнала остается неизменным, если препятствие обнаружено центральным датчиком, или сигнал прекращает звучание через 3 секунды, если препятствие обнаруживается угловым датчиком.

Звуковые сигналы прекращаются, если автомобиль выводится из положения передачи заднего хода. Модуль продолжает контролировать расстояние и возобновляет подачу предупреждающих сигналов, если обнаруживается уменьшение расстояния.

Работа системы отменяется, когда нажимается выключатель системы помощи при парковке нажат или выключается зажигание. Работа системы также отменяется, если автомобиль перемещается больше чем на 50 м или скорость движения автомобиля вперед превышает 30 км/ч.

Система может обнаружить подсоединение прицепа к автомобилю с помощью сообщения по среднескоростной шине CAN от модуля прицепа. Когда модуль системы помощи при парковке обнаруживает подсоединение прицепа к автомобилю, задние датчики отключаются, чтобы предотвратить постоянную выдачу предупреждений вследствие близости прицепа.

Модуль системы помощи при парковке также содержит программное обеспечение, которое компенсирует влияние мороза, обледенения или дождя на датчики. Компенсация обледенения происходит, если значение наружной температуры, полученное в сообщении по среднескоростной шине CAN от щитка приборов, меньше 6°C.

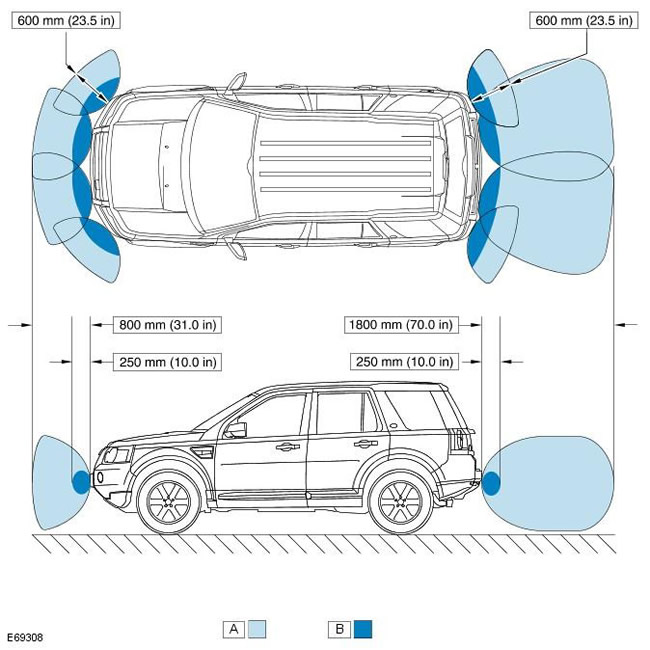

Расчет расстояния


ПРИМЕЧАНИЕ: A = Прерывистый предупреждающий звуковой сигнал; B = Непрерывный звуковой сигнал




Максимальная дальность обнаружения для передних датчиков - 800 мм для центральных датчиков и 600 мм для угловых датчиков.

Максимальная дальность обнаружения для задних датчиков - 1800 мм для центральных датчиков и 600 мм для угловых датчиков.
