Токоприемник — премахване и монтиране (Discovery 1)

Токоприемникът е монтиран зад волана. За да получите достъп до токоприемника, трябва да свалите накладките на волана и кормилната колона.

Забележка: При модели с въздушна възглавница, свалете модула на въздушната възглавница (вижте "Система за пасивна безопасност").

1. Изключете батерията.

2. Свалете волана.

3. Разкачете крепежните елементи на долния панел на облицовката и го спуснете.

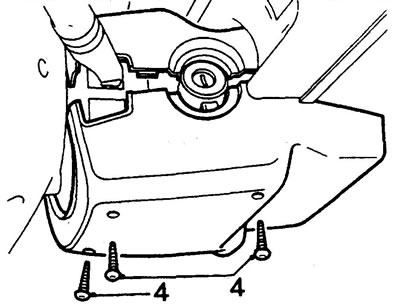

4. Отстранете трите винта, закрепващи долния капак на кормилната колона.

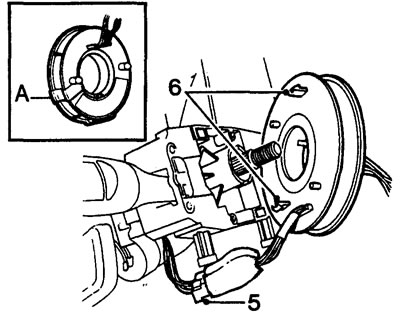

5. Изключете конектора на токоприемника.

Забележка: Ако токоприемникът трябва да се монтира отново, закрепете частите му с лепяща лента в точка А, за да предотвратите завъртането на половинките му и евентуалното повреждане на вътрешните електрически връзки.

6. Освободете ключалката, закрепваща токоприемника към кормилната колона.

7. Отстранете токоприемника.



[Публикацията е копирана от уеб ресурс: www.lrman.ru]

Внимание: при демонтиране и монтаж на токоприемника, управляваните колела на превозното средство трябва да са в положение право напред.

8. Монтажът се извършва в обратен ред.

Внимание:

• 1. При монтажа на токоприемника се уверете, че е центриран.
• 2. Ако опаковката на новия токоприемник е повредена, той не трябва да се монтира.
• 3. Уверете се, че ключалката на токоприемника е правилно зацепена с кормилната колона.
