Описание и принцип действия стеклоочистителей и стеклоомывателей (Дефендер 2007+)

Расположение элементов

Поз.	№ запасной части	Наименование
1.	-	Левый редуктор
2.	-	Трос
3.	-	Правый редуктор
4.	-	Электродвигатель стеклоочистителя
5.	-	Вал с коническим наконечником для рычага DIN
6.	-	Дистанционный элемент
7.	-	Контргайка
8.	-	Уплотнение
9.	-	Контргайки

Очистители лобового стекла

Хотя функциональные возможности очистителя лобового остались без изменения, механическая конструкция подверглась значительным изменениям, для 2002 модельного года. Конструкция кузова подверглась некоторым незначительным изменениям, чтобы установить модифицированный рычажный привод стеклоочистителя.

Вводится модифицированный электродвигатель стеклоочистителя, который сбалансирован таким образом, чтобы уменьшить шум при работе. Щеткодержатель оснащен конденсаторами, позволяющими уменьшить радиопомехи, и тепловым выключателем, служащим для предотвращения сгорания электродвигателя. Электродвигатель также оснащен новым датчиком-переключателем исходного положения, который служит для уменьшения шума при работе. Теперь на вариантах с левосторонним управлением и с правосторонним управлением используется одинаковый электродвигатель.



Электродвигатель установлен на перегородке в ином положении, которое позволяет проложить приводной трос более прямо. Более прямая разводка уменьшает нагрузку на трос, позволяя использовать более жесткий трос. Более жесткий трос и использование менее фрикционного материала уменьшает скручивание троса и обеспечивает более плавную работу стеклоочистителя и уменьшение перебега щеток.

Новые, увеличенные редукторы установлены в перевернутом положении, если сравнивать с предыдущей установкой. Установочные отверстия в перегородке больше по размеру и имеют прямые участки для точного расположения вала редуктора. Редукторы теперь имеют зубчатое колесо с 40 зубьями вместо зубчатого колеса с 32 зубьями. Это позволяет уменьшить боковой зазор и нагрузку и дополнительно уменьшает перебег щетки. Корпуса редукторов закрепляются контргайками.

Валы редукторов теперь имеют конический наконечник со шлицами согласно стандарту DIN для установки новых рычагов стеклоочистителя, которые закрепляются на валах гайкой M8. Конус улучшает удерживание рычага.

Вводится новая консистентная смазка, которая улучшает работу стеклоочистителя при очень низкой температуре.

Стеклоочиститель заднего окна

Поз.	№ запасной части	Наименование

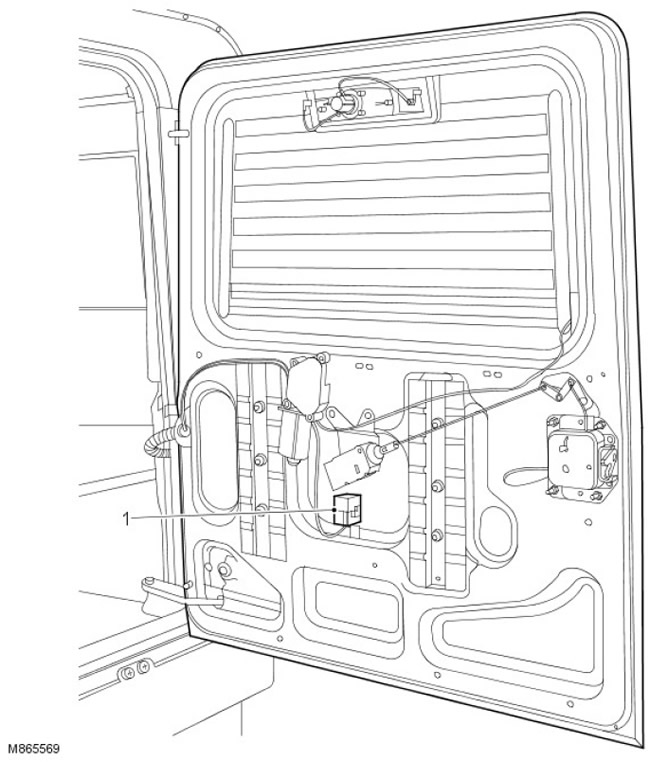

1.	-	Реле очистителя заднего стекла

Система стеклоочистителей заднего окна осталась неизменна, за исключением добавления в электрическую цепь реле электродвигателя стеклоочистителя, в 2002 модельном году.

Новое реле заднего стеклоочистителя расположено в задней двери, ниже электродвигателя стеклоочистителя. Обмотка реле получает питание от переключателя заднего стеклоочистителя. Когда контакты реле замыкаются, питание подается через выключатель зажигания (положение II) и плавкий предохранитель, расположенный в коробке плавких предохранителей салона, и через контакты реле к электродвигателю стеклоочистителя.
